Pn16 200# থ্রেডেড 316 স্টেইনলেস স্টীল থ্রেডেড Ss316 ফ্ল্যাঞ্জড এন্ড চেক ভালভ

PN16 200# থ্রেডেড 316 স্টেইনলেস স্টিল থ্রেডেড 316 SS ফ্ল্যাঞ্জড এন্ড চেক ভালভ

উত্পাদন বিবরণ:

স্পেসিফিকেশন:

মানদণ্ড:

একটি চেক ভালভ কি?

একটি পাইপিং সিস্টেমে ব্যাকফ্লো প্রতিরোধ করতে ব্যবহৃত ভালভ চেক ভালভ হিসাবে পরিচিত।এটি একটি নন-রিটার্ন ভালভ বা NRV নামেও পরিচিত।একটি পাইপলাইনের মধ্য দিয়ে যাওয়া তরলটির চাপ ভালভটি খুলে দেয়, যখন প্রবাহের যেকোনো বিপরীতমুখী ভালভটি বন্ধ করে দেয়।

এটি সম্পূর্ণ অবাধ প্রবাহের অনুমতি দেয় এবং চাপ কমে গেলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।সঠিক অপারেশন ভালভের প্রক্রিয়ার উপর নির্ভর করে পরিবর্তিত হবে।

নন-রিটার্ন ভালভের অংশ

এটি বডি, কভার, ডিস্ক, কব্জা পিন এবং সিট রিং নিয়ে গঠিত।নীচের ছবিতে আপনি ভালভের অংশগুলি দেখতে পারেন।

ভালভের প্রকারভেদ

ডিস্কের ধরন ভালভের ধরন নির্ধারণ করবে।চেক ভালভ সবচেয়ে সাধারণ ধরনের হয়

• সুইং টাইপ।
  • শীর্ষ Hinged
  • টিল্টিং ডিস্ক
• লিফ্ট টাইপ
  • পিস্টন টাইপ
  • বলের ধরন
• ডুয়াল প্লেট টাইপ
• চেক ভালভ বন্ধ করুন

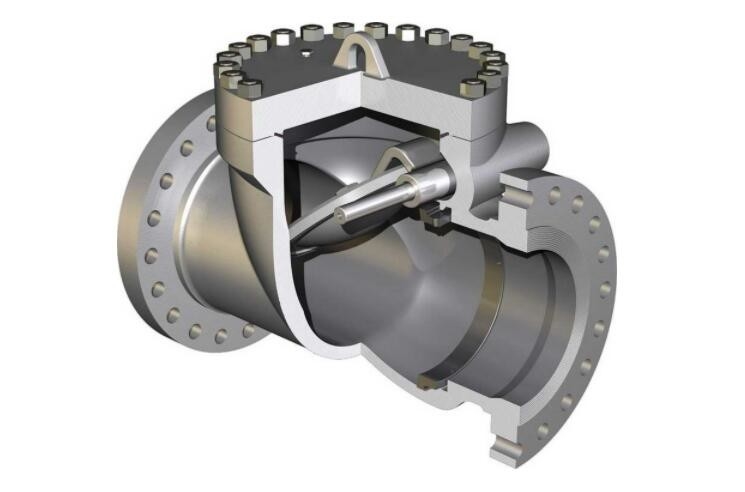

সুইং চেক ভালভ

একটি সুইং টাইপ ভালভের ডিস্কটি সম্পূর্ণরূপে খোলে বা বন্ধ হওয়ার কারণে এটি অনির্দেশিত থাকে।এই ভালভ কাজ করে যখন লাইনে প্রবাহ থাকে এবং প্রবাহ না থাকলে সম্পূর্ণরূপে বন্ধ হয়ে যায়।ভালভের মধ্যে টার্বুলেন্স এবং প্রেসার ড্রপ খুব কম।ডিস্ক এবং সিট ডিজাইন ধাতু থেকে ধাতু বা ধাতু থেকে যৌগিক হতে পারে।

টিল্টিং ডিস্ক চেক ভালভ

টিল্টিং ডিস্ক টাইপ ভালভটি প্রচলিত সুইং টাইপ ভালভের কিছু দুর্বলতা কাটিয়ে উঠতে ডিজাইন করা হয়েছে।টিল্টিং ডিস্কের নকশা ভালভকে সম্পূর্ণরূপে খুলতে এবং নিম্ন প্রবাহের হারে স্থির থাকতে সক্ষম করে এবং ফরওয়ার্ডিং প্রবাহ বন্ধ হয়ে গেলে দ্রুত বন্ধ হয়ে যায়।

বলের ধরন এবং প্লাগ টাইপ লিফট এনআরভি

একটি লিফট চেক ভালভের সিট ডিজাইন একটি গ্লোব ভালভের অনুরূপ।একটি পিস্টন বা একটি বল সাধারণত একটি ডিস্ক হিসাবে ব্যবহৃত হয়।

উত্তোলন চেক ভালভগুলি উচ্চ-চাপ পরিষেবার জন্য বিশেষভাবে উপযুক্ত যেখানে প্রবাহের বেগ বেশি।ডিস্কটি সম্পূর্ণ যোগাযোগের সাথে সিটের উপর পুরোপুরি সেট করা হয়েছে।তারা ঊর্ধ্বমুখী প্রবাহ সহ অনুভূমিক বা উল্লম্ব পাইপলাইনে ইনস্টলেশনের জন্য উপযুক্ত।

ডুয়াল প্লেট / ডুয়াল ডিস্ক চেক ভালভ

একটি ডুয়াল প্লেট চেক ভালভ একটি প্রজাপতি চেক ভালভ, ফোল্ডিং ডিস্ক চেক ভালভ, ডবল-ডিস্ক, বা স্প্লিট ডিস্ক চেক ভালভ হিসাবে পরিচিত।নাম অনুসারে, ডিস্কের দুটি অর্ধেক সামনের প্রবাহের সাথে কেন্দ্ররেখার দিকে চলে যায় এবং বিপরীত প্রবাহের সাথে দুটি অর্ধেক খোলা থাকে এবং প্রবাহ বন্ধ করতে সিটের উপর বিশ্রাম নেয় (ফ্ল্যাপিং অ্যাকশন)।

চেক ভালভ বন্ধ করুন

স্টপ চেক ভালভ হল একটি লিফট চেক ভালভ এবং একটি গ্লোব ভালভের সংমিশ্রণ।এটি একটি চেক ভালভ হিসাবে বা গ্লোব ভালভের মত একটি বিচ্ছিন্নতা (স্টপ) ভালভ হিসাবে ব্যবহার করা যেতে পারে।এই ভালভগুলিকে একটি স্টেমের সাহায্যে বন্ধ করা যেতে পারে যা স্বাভাবিক অপারেশনের সময় ভালভ ডিস্কের সাথে সংযুক্ত থাকে না এবং এই ভালভগুলিকে নিয়মিত NRV হিসাবে ব্যবহার করা সম্ভব করে তোলে।
