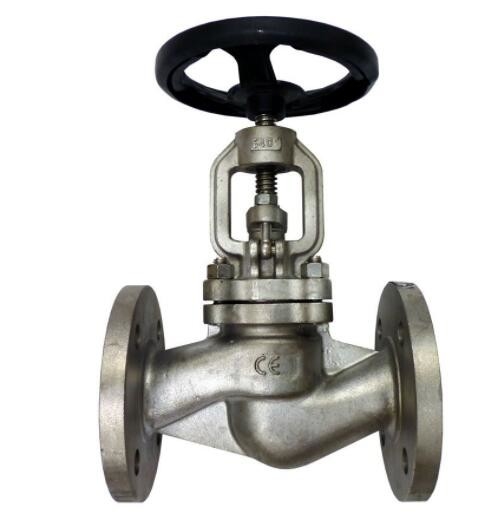

API 598 BS 1873 হ্যান্ডহুইল Pn16 Dn125 Wcb স্টিল গ্লোব ভালভ সহ কার্বন স্টিল গ্লোব ভালভ

API 598 BS 1873 হ্যান্ডহুইল PN16 DN125 WCB স্টিল গ্লোব ভালভ সহ কার্বন স্টিল গ্লোব ভালভ

বর্ণনা:

• মান
  1. নকশা এবং উত্পাদন: BS 1873 / ANSI B16.34
  2. মুখোমুখি: ASME B16.10
  3. ফ্ল্যাঞ্জড প্রান্ত: ASME B16.5
  4. পরিদর্শন এবং পরীক্ষা: API 598

  বিস্তারিত
  আকার: 100 মিমি
  প্রেসার রেটিং: PN100
  বডি/বনেট: WCB(GP240GH)
  ডিস্ক: WCB(GP240GH)
  আসন: 13% কোটি
  বাট ঝালাই ফ্ল্যাঞ্জ
  বাইরে স্ক্রু এবং জোয়াল
  বোল্টেড বনেট

বাষ্প এবং উচ্চ তাপমাত্রার জন্য গ্লোব ভালভের একটি ক্রমবর্ধমান ঘূর্ণায়মান স্টেম এবং হ্যান্ডহুইল রয়েছে।গরম এবং ঠান্ডা জল, HVAC, বাষ্প, সংকুচিত বায়ু, গ্যাস এবং অন্যান্য সাধারণ ইউটিলিটি পরিষেবা সহ বাণিজ্যিক এবং শিল্প অ্যাপ্লিকেশনগুলিতে পরিষেবার জন্য প্রস্তাবিত ঢালাই লোহার গ্লোব ভালভ সুপারিশ করা হয়৷গ্লোব ভালভগুলিকে থ্রটলিং বা প্রবাহ নিয়ন্ত্রণের জন্য সুপারিশ করা হয়৷ এই গ্লোব ভালভের একটি ঢালাই আয়রন GG25 এবং একটি স্টেইনলেস সীট দিয়ে তৈরি একটি বডি রয়েছে৷

এই ঢালাই আয়রন গ্লোব ভালভ থ্রটলিং প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।গেট ভালভের মতো ডিস্কটিকে ফ্লো স্ট্রিমের বিপরীতে সরিয়ে না দিয়ে শাট অফ করা হয়।বাষ্পের জন্য ঢালাই আয়রন গ্লোব ভালভের মাধ্যমে প্রবাহের ধরণে দিক পরিবর্তন হয়, যার ফলে প্রবাহের প্রতিরোধ বেশি হয়, যার ফলে উচ্চ চাপ কমে যায়।

ঢালাই আয়রন গ্লোব ভালভ প্রায়শই ব্যবহার করা হয় যেমন ন্যূনতম এবং সর্বোচ্চ তাপমাত্রা - 10°C থেকে + 300°C এর মধ্যে গরম করা, জল বন্টন এবং জল।

তরল ভালভ স্টেমের সংস্পর্শে আসে না।ভালভ বায়ুমণ্ডলে hermetically টাইট হয়.অপারেশনাল নিরাপত্তা উন্নত করতে, ভালভ অতিরিক্ত স্টাফিং-বক্স প্যাকিং সঙ্গে প্রদান করা হয়.বাষ্পের জন্য গ্লোব ভালভের স্পেসিফিকেশন:

• বোল্টেড বনেট এবং গ্রন্থি প্যাক
• স্টেইনলেস স্টীল আসন
• PN16 Flanges RF
• চাপা সিট
• ধূসর পেইন্টিং RAL 7011-7012, 50-100µ বেধ

ইনস্টলেশনের সময় তীর দ্বারা নির্দেশিত প্রবাহের দিকটিকে সম্মান করুন, স্টেমটি গ্রীস করে রাখুন এবং সেটিং চলাকালীন গ্রন্থি প্যাকিংকে শক্ত করুন।

ভালভ স্পেসিফিকেশন

সাধারণ স্পেসিফিকেশন

গ্লোব ভালভ নির্মাণ

যদিও গ্লোব ভালভের নির্মাণ এবং নকশা সাধারণত প্রয়োজনীয়তা অনুসারে তৈরি করা হয়, তবে গ্লোব ভালভের তিনটি প্রধান নকশা রয়েছে

• জেড-বডি টাইপ ভালভ
• Y-বডি টাইপ ভালভ
• কোণ ভালভ

জেড-বডি টাইপ ভালভ

এটি গ্লোব ভালভের সবচেয়ে সহজ এবং সর্বাধিক ব্যবহৃত নকশা, জল প্রবাহ জড়িত অ্যাপ্লিকেশনের জন্য অনুকূল।জেড আকৃতির নামটি জেড আকৃতির মধ্যচ্ছদা বা বাল্ব আকৃতির দেহের পার্টিশন থেকে উদ্ভূত হয়েছে।স্টেম এবং ডিস্কটি সমকোণে ভালভ বডিতে চলে যায়, অনুভূমিকভাবে সাজানো আসনের সাথে সারিবদ্ধ হয়।কান্ডটি শীর্ষে একটি প্রশস্ত খোলার সাথে সংযুক্ত বনেটের মধ্য দিয়ে যায়।

Y-বডি টাইপ ভালভ

ওয়াই-বডি টাইপ ভালভ ডিজাইন হল প্রেসার ড্রপের সমস্যার সমাধান যা সাধারণত গ্লোব ভালভে পাওয়া যায়।এই ডিজাইনে, ভালভ সিট এবং স্টেম ভালভ অক্ষের প্রায় 45° কোণে থাকে।এর ফলে তরল প্রবাহের জন্য আরও সোজা পথ তৈরি হয়, যা ভালভের ভিতরে আরও চাপ প্রতিরোধী পরিবেশ প্রদান করে।

Y-বডি ভালভগুলি প্রধানত উচ্চ চাপ প্রয়োগের জন্য উপযুক্ত যেখানে চাপ হ্রাস সম্পর্কিত সমস্যাগুলি সাধারণ।যাইহোক, থ্রটলিং উদ্দেশ্যের ক্ষেত্রে, চাপ প্রতিরোধ কার্যকরভাবে কাজ নাও করতে পারে, বিশেষ করে যদি ভালভটি আকারে ছোট হয়।এর কারণ হল ছোট ভালভের মধ্যে, প্রবাহ পথটি বড় জাহাজের মতো সাবধানতার সাথে সুগম হয় না।

কোণ ভালভ নকশা

অ্যাঙ্গেল গ্লোব ভালভ হল বেসিক জেড-আকৃতির গ্লাভ ভালভের ডিজাইনের একটি পরিবর্তন।খাঁড়ি এবং আউটলেট প্রান্তগুলি সমকোণে স্থাপন করা হয় এবং ডায়াফ্রাম সাধারণত একটি সাধারণ সমতল প্লেট।তরলটি ভালভ বডির মধ্য দিয়ে একটি সমকোণী প্রবাহ পথে প্রবাহিত হয় এবং আরও প্রতিসম পদ্ধতিতে নীচের দিকে নিঃসৃত হয়।উচ্চ চাপের সাথে জড়িত অ্যাপ্লিকেশনগুলিতে এই বৈশিষ্ট্যগুলি অত্যন্ত গুরুত্বপূর্ণ।যাইহোক, মাঝারি অবস্থায় ভালভ কাজ করে কমবেশি জেড আকৃতির ভালভের মতো।

গ্লোব ভালভ উভয় নিম্ন এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।নিম্ন তাপমাত্রার অ্যাপ্লিকেশনে গ্লোব ভালভগুলি এতটাই ইনস্টল করা হয় যে ডিস্কের নীচে চাপ থাকে।এটি ভালভের সহজ ক্রিয়াকলাপে এবং প্যাকিংকে রক্ষা করতে এবং আসন এবং ডিস্কের ক্ষয় রোধ করতে সহায়তা করে।উচ্চ তাপমাত্রার জন্য, ভালভগুলি এমনভাবে ইনস্টল করা হয় যে চাপটি ডিস্কের উপরে থাকে।এটি ডিস্কের নিচের বাষ্পকে ঠাণ্ডা হওয়ার পর সংকুচিত হতে বাধা দেবে এবং ডিস্কটি আসন থেকে উঠানোর প্রবণতা রাখবে।

ব্যবস্থা

ভালভ সিট এবং ডিস্ক উভয়ই ভালভের অক্ষের সমকোণে সাজানো থাকে।আসনটি হয় ভালভের বুকে স্ক্রু করা যেতে পারে বা শরীরের একটি অংশ হতে পারে।বসার স্থানটি হয় সমতল বা মিটারযুক্ত হতে পারে এবং স্টেমটি স্টাফিং বাক্সের উপরে বা নীচে থ্রেড করা হবে।টাকুটি একটি বাদাম দ্বারা ভালভ ডিস্কে রাখা হয় এবং স্টাফিং বক্স ব্যবহার করে ফুটো প্রতিরোধ করা হয়, যা প্যাকিং উপাদান এবং গ্রন্থি দিয়ে প্যাক করা হয়।

ডিস্কের প্রকারভেদ

গ্লোব ভালভগুলিতে প্রধানত তিনটি প্রধান ধরণের ডিস্ক ব্যবহার করা হয়।

• বল ডিস্ক
• কম্পোজিশন ডিস্ক
• প্লাগ ডিস্ক
