টোব স্টিল গ্রুপ চীন

|
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | TOBO |
| সাক্ষ্যদান: | CE/ISO |
| মডেল নম্বার: | / |
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসিএস |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে |
| ডেলিভারি সময়: | 25 কার্যদিবস |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000000 পিস/পিস |
| উপাদান: | মরিচা রোধক স্পাত | অপারেশন: | ম্যানুয়াল/স্বয়ংক্রিয় |
|---|---|---|---|
| টাইপ: | গেট ভালভ | মিডিয়া: | জল, তেল, গ্যাস |
| গঠন: | গেট | স্ট্যান্ডার্ড বা অমানক: | স্ট্যান্ডার্ড |
| স্ট্যান্ডার্ড: | DIN,ANSI,ANSI BS DIN JIS | রঙ: | গ্রাহকের অনুরোধ |
| কাজের চাপ: | Class150lb-2500lb,150~2500LB (PN16~PN420) | ||
| লক্ষণীয় করা: | 304 স্টেইনলেস স্টীল ফ্ল্যাঞ্জড গেট ভালভ,স্টেইনলেস স্টীল কাস্ট গেট ভালভ,ফ্ল্যাঞ্জ টাইপ হ্যান্ডহুইল গেট ভালভ |
||

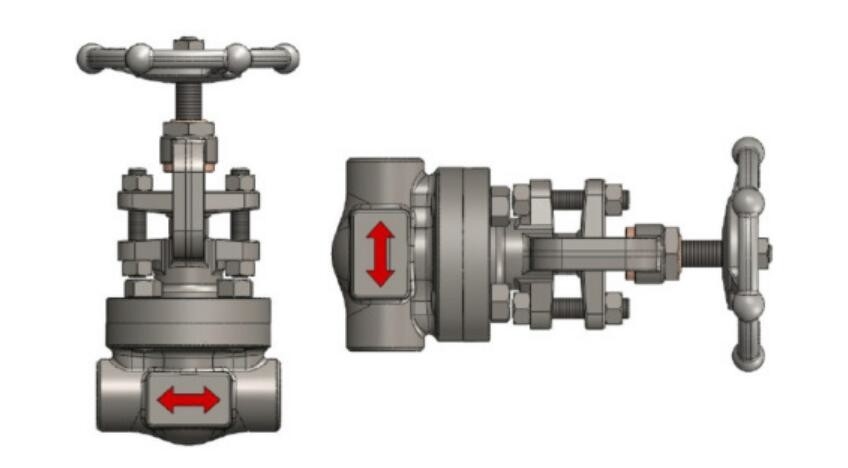

WCB SS304 316 স্টেইনলেস স্টীল গেট ভালভ ফ্ল্যাঞ্জ টাইপ হ্যান্ডহুইল স্টেইনলেস স্টীল কাস্ট ভালভ
চাপ সীল CG গেট ভালভ
প্রধান বৈশিষ্ট্য: CG গেট ভালভ বডি-বনেট জয়েন্ট হল সেলফ টাইনিং প্রেসার সিল টাইপ যার সাথে নির্ভরযোগ্য সিলিং ফাংশন, যদিও তাপমাত্রা এবং চাপ ওঠানামা করে।প্রেসার সিল বনেট টাইপ পছন্দেরভাবে উচ্চ চাপ এবং উচ্চ ডিগ্রী ভালভের জন্য ব্যবহৃত হয়।
ডিজাইন স্ট্যান্ডার্ড: API 600 ASME B16.34
1. গেট ভালভ চাপ পরিসীমা: ক্লাস 900Lb~2500Lb
2. গেট ভালভ নামমাত্র ব্যাস: 2~30″
3. গেট ভালভ শারীরিক উপাদান: কার্বন ইস্পাত, স্টেইনলেস স্টীল, ডুপ্লেক্স স্টেইনলেস স্টীল, খাদ ইস্পাত, নিকেল খাদ
4. শেষ সংযোগ: RF RTJ BW
5. অপারেশন মোড: হাতের চাকা, গিয়ার বক্স, বৈদ্যুতিক, বায়ুসংক্রান্ত, জলবাহী ডিভাইস, বায়ুসংক্রান্ত-হাইড্রোলিক ডিভাইস；
পণ্যের বৈশিষ্ট্য:
1. তরল জন্য ছোট প্রবাহ প্রতিরোধের, খোলার / বন্ধ করার সময় শুধুমাত্র একটি ছোট বল প্রয়োজন হয়;
2.মাঝারি প্রবাহিত দিকে কোন সীমাবদ্ধতা নেই；
3. যখন ভালভ সম্পূর্ণ খোলা হয়, তখন সিলিং পৃষ্ঠটি কাজের মাধ্যম থেকে ছোট ঘর্ষণের শিকার হয়；
4. স্টেম বর্ধিত নকশা চয়ন করা যেতে পারে
5. চাপ সীল বনেট
6. কঠিন কীলক নির্বাচন করা যেতে পারে;
7. বসন্ত লোড প্যাকিং চয়ন করা যেতে পারে;
8. কম নির্গমন প্যাকিং ISO 15848 প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে;
9. বাই-পাস ডিজাইনের সাথে বেছে নিতে হবে;
প্রযুক্তিগত প্রয়োজনীয়তা:
1. নকশা এবং উত্পাদন: DIN 3352;
2. মুখোমুখি: DIN 3202 F4/F5;
3. ফ্ল্যাঞ্জ এন্ড: DIN 2532 PN10/16;
প্রধান অংশ এবং উপকরণ
| অংশের নাম | উপকরণ |
| বডি, বনেট | GGG50 |
| ডিস্ক | GGG50+NBR/EPDM |
| কান্ড | 2CR13 |
| সিট রিং | GGG50 |
গেট ভালভ কি?
একটি গেট ভালভকে এমন একটি ভালভ হিসাবে সংজ্ঞায়িত করা যেতে পারে যা একটি গেট বা ওয়েজ টাইপ ডিস্ক ব্যবহার করে এবং ডিস্কটি পাইপিংয়ে তরল প্রবাহ শুরু বা বন্ধ করার জন্য প্রবাহের জন্য লম্বভাবে চলে।
একটি গেট ভালভ হল সবচেয়ে সাধারণ ধরনের ভালভ যে কোন প্রক্রিয়া উদ্ভিদে ব্যবহৃত হয়।এটি একটি রৈখিক গতি ভালভ যা তরল প্রবাহ শুরু বা বন্ধ করতে ব্যবহৃত হয়।পরিষেবাতে, এই ভালভগুলি সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ অবস্থায় থাকে।
গেট ভালভ সম্পূর্ণরূপে খোলা হলে, একটি গেট ভালভের ডিস্ক সম্পূর্ণরূপে প্রবাহ থেকে সরানো হয়।অতএব কার্যত প্রবাহ কোন প্রতিরোধের.এই কারণে খুব সামান্য চাপ ড্রপ যখন তরল একটি গেট ভালভ মাধ্যমে পাস.
সঠিক সিলিং অর্জনের জন্য, যখন ভালভ সম্পূর্ণরূপে বন্ধ থাকে, তখন ডিস্ক এবং আসনগুলির মধ্যে 360° পৃষ্ঠের যোগাযোগ প্রয়োজন।
প্রবাহ নিয়ন্ত্রণ বা থ্রটলিং করার জন্য গেট ভালভ ব্যবহার করা উচিত নয় কারণ সঠিক নিয়ন্ত্রণ সম্ভব নয়।
আংশিকভাবে খোলা ভালভের প্রবাহের উচ্চ বেগ ডিস্ক এবং বসার পৃষ্ঠের ক্ষয় ঘটাতে পারে এবং কম্পন ও শব্দও সৃষ্টি করতে পারে।
| ভালভ প্রকার | সিএস / এসএস গেট ভালভ - এফএল / বিডব্লিউ | |
| ডিজাইন Std | BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 | |
| আকার পরিসীমা | 40 DN থেকে 400 DN [1 1/2” থেকে 16”] | |
| শরীর | [CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] | |
| ছাঁটা | AISI 410/304/316 | |
| আসন / কীলক | 13% কোটিইস্পাত / AISI 410 / 304 / 316 | |
| নকশা বৈশিষ্ট্য | বোল্টেড বননেট, ওএস এবং ওয়াইটি, এইচডাব্লু এবং গিয়ার পরিচালিত | |
| প্রোরেটিং | ASME - ক্লাস 150/300/600 | |
| মুখোমুখি | ASME B 16.10 / EN 558 -1 / API 6D | |
| সংযোগ শেষ করুন | ফ্ল্যাঞ্জযুক্ত | ASME B16.5, ক্লাস 150/300/600 |
| বাট ঝালাই | ASME B16.25 | |
| পরীক্ষা Std. | BS EN 12266 - 1 [BS 6755-1] / API 598 | |
| ঐচ্ছিক | লণ্ঠনের আংটি / নির্দেশক এবং লকিং ডিভাইস / পুনর্নবীকরণযোগ্য আসন / স্টেলাইট হার্ড ফেসিং / জ্যাকেটেড প্রভিশন / আরটিজে ফ্ল্যাঞ্জস / বাই পাস অ্যারেঞ্জমেন্ট / উচ্চ আকার / বিশেষ এমওসি: অস্টেনিটিক এবং ডুপ্লেক্স স্টেইনলেস স্টিলস | |
| পিএন | ডিএন | আকার (মিমি) | ||||||
| এল | ডি | D1 | D2 | খ | N-φ | এইচ | ||
| 1.6MPa | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 370 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 400 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-23 | 710 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 786 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 925 | |
গেট ভালভের প্রকার
গেট ভালভ শ্রেণীবদ্ধ করার তিনটি উপায় আছে।
ডিস্কের প্রকারভেদ
কঠিন টেপার কীলক
নমনীয় কীলক
স্প্লিট কীলক বা সমান্তরাল ডিস্ক ভালভ
বডি বনেট জয়েন্টের প্রকারভেদ
স্ক্রুড বনেট
বোল্টেড-বনেট
ঢালাই-বনেট
প্রেসার-সিল বনেট
স্টেম আন্দোলনের ধরন
রাইজিং স্টেম বা OS & Y টাইপ (বাইরে স্টেম এবং স্ক্রু টাইপ)
অ-উত্থিত স্টেম প্রকার
বৈশিষ্ট্য:
● ফ্ল্যাট-বটম সিট প্রথাগত গেট ভালভগুলি সাধারণত বাইরের বস্তুর কারণে ভালভের নীচের খাঁজে জমা হয়
যেমন পাথর, কাঠ, সিমেন্ট, কাগজ, ধ্বংসাবশেষ ইত্যাদি, জল দিয়ে পাইপ ফ্লাশ করার পরে।কারণ শক্তভাবে বন্ধ এবং শিথিল গঠন করতে পারে না
ঘটনা, ফ্ল্যাট ডিজাইনের নীচে পাইপের মতো একই ব্যবহার করে নরম-সিলিং গেট ভালভ, ধ্বংসাবশেষ জমা করা সহজ নয়,
তরল প্রবাহ বাধাহীন, পুরো প্যাকেজ আঠালো ভালভ প্লেটটি উচ্চ মানের রাবার দিয়ে তৈরি, পুরো আউটসোর্সিংয়ের মধ্যে, গার্হস্থ্য
প্রথম-শ্রেণীর রাবার ভলকানাইজেশন প্রযুক্তি ভলকানাইজেশনের পরে ভালভ প্লেট তৈরি করে সঠিক জ্যামিতি আকার এবং রাবার নিশ্চিত করতে পারে
এবং নোডুলার কাস্ট আয়রন গেট সংযোগকারী দৃঢ়, পড়ে যাওয়া সহজ নয় এবং ইলাস্টিক মেমরি পছন্দ করা হয়।
● জারা প্রতিরোধী ভালভ বডিটি পাউডার এবং ইপোক্সি রজন দিয়ে আঁকা হয় যাতে ভালভের শরীরের ক্ষয় এবং মরিচা প্রতিরোধ করা যায় এবং
পয়ঃনিষ্কাশন ব্যবস্থায় ব্যবহার করা হবে।
● সহজে ঐতিহ্যবাহী ঢালাই লোহা ভাঙ্গা হয় না.
