উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | TOBO |
সাক্ষ্যদান: | CE/ISO |
মডেল নম্বার: | / |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসিএস |
---|---|
মূল্য: | negotiable |
প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে |
ডেলিভারি সময়: | 25 কার্যদিবস |
পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | 10000 পিসি/মাস |
আবেদন: | তেল, গ্যাস, জল, রাসায়নিক | ব্র্যান্ড: | কেরুই |
---|---|---|---|
সনদপত্র: | ISO, API, CE, TS | সংযোগ: | ফ্ল্যাঞ্জ |
ডিজাইন স্ট্যান্ডার্ড: | API 6D, API 594, BS 1868, BS 5153 | সংযোগ শেষ করুন: | BW, SW, NPT, RF, RTJ |
মুখোমুখি: | ANSI B16.10, API 6D, BS 5153 | বৈশিষ্ট্য: | অ্যান্টি-জারা, পরিধান-প্রতিরোধী, কম শব্দ |
উপাদান: | কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত | নাম: | ফ্ল্যাঞ্জ চেক ভালভ |
অপারেশন: | ম্যানুয়াল, বায়ুসংক্রান্ত, বৈদ্যুতিক, হাইড্রোলিক | চাপ: | 150-2500lb |
আকার: | 2-24 ইঞ্চি | তাপমাত্রা: | -196-540℃ |
পরীক্ষার মান: | API 598, API 6D, BS 6755 | ||
লক্ষণীয় করা: | অ্যান্টি-কোরোশন ফ্ল্যাঞ্জ চেক ভালভ,কাস্ট স্টীল সুইং চেক ভালভ,H44H উচ্চ তাপমাত্রা সুইং চেক ভালভ |

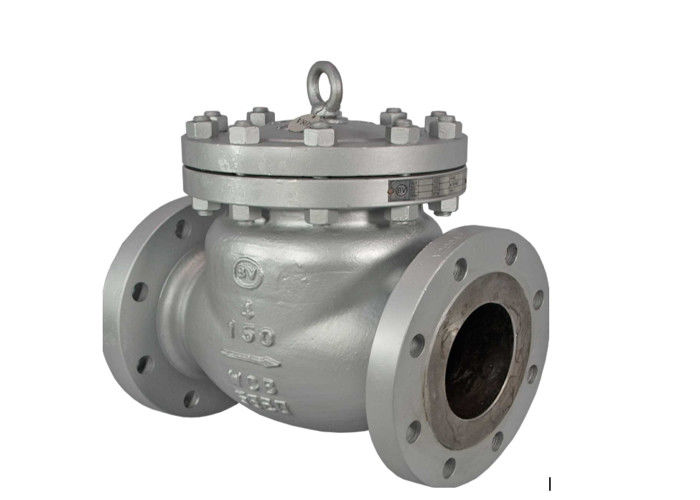

H44H ঢালাই ইস্পাত সুইং চেক ভালভ বাষ্প উচ্চ তাপমাত্রা একমুখী ফ্ল্যাঞ্জ চেক ভালভ
চেক ভালভ কি?
সুইং চেক ভালভকে একমুখী ভালভ বা চেক ভালভও বলা হয়, এর কাজটি পাইপলাইনে মিডিয়ামটি ফিরে প্রবাহিত হতে বাধা দেওয়া।যে ভালভটি মাধ্যমের প্রবাহ এবং শক্তি দ্বারা নিজেই খোলা বা বন্ধ হয় যাতে মাধ্যমটি ফিরে প্রবাহিত হতে বাধা দেয় তাকে চেক ভালভ বলা হয়. চেক ভালভগুলি স্বয়ংক্রিয় ভালভের শ্রেণীর অন্তর্ভুক্ত, যা মূলত পাইপলাইনে ব্যবহৃত হয় যেখানে মাধ্যমটি এক দিক দিয়ে প্রবাহিত হয়,এবং দুর্ঘটনা প্রতিরোধের জন্য শুধুমাত্র একটি দিক থেকে মিডিয়াম প্রবাহিত করার অনুমতি দিনএই ধরণের ভালভ সাধারণত পাইপলাইনে অনুভূমিকভাবে ইনস্টল করা উচিত।
দ্রুত বিবরণ
পণ্যের নাম | চেক ভালভ |
উপাদান | স্টেইনলেস স্টীল |
রঙ | নিকেল সাদা |
স্ট্যান্ডার্ড | DIN GB JIS ANSI |
ক্লাস | 150LB ((16) ~ 600LB ((2500) |
শরীর এবং বল উপাদান | CF8 CF3 CF8M CF3M WCB PVC UPVC PP |
থ্রেড | -২৯~১৫০ ((পিটিএফই), -২৯~২০০ ((পিটিএফই+গ্লাস), -২৯~৩০০ ((জে২ পিপিএল) |
স্টিম সিট এবং গ্যাসকেট | পিটিএফই |
স্টেইনলেস স্টীল চেক ভালভ স্ট্যান্ডার্ড
ANSI B16 হিসাবে মুখোমুখি মাত্রা।10
ANSI B16 হিসাবে শেষ ফ্ল্যাঞ্জের মাত্রা।5
ANSI B16 হিসাবে চাপ-তাপমাত্রা রেটিং।34
চাপ পরীক্ষা API 598 অনুযায়ী
প্রযোজ্য মাধ্যমঃ জল, গ্যাস, তেল এবং অন্যান্য ক্যাস্টিসিটি মাধ্যম।
স্টেইনলেস স্টীল চেক ভালভ অ্যাপ্লিকেশন:
ভালভ পাইপলাইন এবং সরঞ্জাম মধ্যে মাঝারি ফিরে যাওয়া প্রতিরোধের জন্য ব্যবহার করা হয়, এবং চাপ মিডিয়া স্বয়ংক্রিয়ভাবে খোলার এবং বন্ধের ফলাফল আনবে।
যখন tযদি মাঝারিটি পিছনের দিকে যায়, তাহলে দুর্ঘটনা এড়াতে স্বয়ংক্রিয়ভাবে ভালভের ডিস্ক বন্ধ হয়ে যাবে।
স্টেইনলেস স্টীল চেক ভালভ পরীক্ষার চাপ
পরীক্ষার আইটেম | শেল টেস্ট | সিল টেস্ট | পিছনের সীল পরীক্ষা | এয়ার সিল টেস্ট | |||||
মাঝারি | পানি | বায়ু | |||||||
ইউনিট | এমপিএ | পাউন্ড/ইন2 | এমপিএ | পাউন্ড/ইন2 | এমপিএ | পাউন্ড/ইন2 | এমপিএ | পাউন্ড/ইন2 | |
চাপ (শ্রেণী) | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0.5-0.7 | ৬০-১০০ |
300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | |||
400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | |||
600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | |||
900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 | |||
1500 | 38.4 | 5575 | 28.1 | 4080 | 28.1 | 4080 |
ভ্যালভের ধরন
ডিস্কের ধরনটি ভালভের ধরন নির্ধারণ করবে। সর্বাধিক সাধারণ ধরনের চেক ভালভ হল
সোয়িং টাইপ।
শীর্ষে হিংড
টিল্ট ডিস্ক
লিফ্টের ধরন
পিস্টন প্রকার
বলের ধরন
ডাবল প্লেট টাইপ
স্টপ চেক ভালভ
সুইং চেক ভালভ
একটি সুইং টাইপ ভালভের ডিস্কটি অনির্দেশিত কারণ এটি সম্পূর্ণরূপে খোলা বা বন্ধ হয়। এই ভালভটি লাইনে প্রবাহের সময় কাজ করে এবং প্রবাহ না থাকলে সম্পূর্ণরূপে বন্ধ হয়।টার্বুলেন্স এবং ভালভ চাপ পতন খুব কম.
ডিস্ক এবং সিট ডিজাইন ধাতু থেকে ধাতু বা ধাতু থেকে কম্পোজিট হতে পারে।
আসন এবং উল্লম্ব সমতল মধ্যে কোণ আসন কোণ হিসাবে পরিচিত হয় এবং 0 থেকে 45 ডিগ্রী থেকে পরিবর্তিত হয়।
সাধারণত, আসন কোণগুলি 5 থেকে 7 ডিগ্রি পরিসরে থাকে। বৃহত্তর আসন কোণগুলি ডিস্ক ভ্রমণ হ্রাস করে, যার ফলে দ্রুত বন্ধ হয়, এইভাবে জল হ্যামারের সম্ভাবনা হ্রাস পায়।একটি উল্লম্ব আসন একটি 0 ডিগ্রী কোণ আছে.
সুইং টাইপ ভালভ পূর্ণ, অবাধ প্রবাহের অনুমতি দেয় এবং চাপ হ্রাস হিসাবে স্বয়ংক্রিয়ভাবে বন্ধ হয়।সাধারণত গেট ভালভের সাথে একত্রে ইনস্টল করা হয় কারণ তারা তুলনামূলকভাবে মুক্ত প্রবাহের সংমিশ্রণ সরবরাহ করে.
একটি বেসিক সুইং টাইপ ভালভ একটি ভালভ শরীর, একটি ক্যাপ, এবং একটি ডিস্ক যা একটি hinged সংযুক্ত করা হয় গঠিত।
অ-রিটার্ন ভালভের অংশ
এটি শরীর, কভার, ডিস্ক, চাকা পিন, এবং সীট রিং গঠিত। নীচের ছবিতে আপনি ভালভের অংশগুলি দেখতে পারেন।
প্যাকেজিংয়ের বিবরণ:
আমরা বিভিন্ন ভালভ অনুযায়ী উপযুক্ত কাঠের কেস নির্বাচন করি এবং দক্ষ শ্রমিকদের প্যাকিংয়ের ব্যবস্থা করি। দীর্ঘমেয়াদী সহযোগী ফরোয়ার্ডার স্থান বুক করবে,আমাদের জন্য অবিলম্বে কাস্টমস এবং পরিবহন পরিষ্কার করুন. পরিবহনের জন্য তিনটি উপায় আছে, সমুদ্রপথে, বিমানপথে এবং ট্রেনে। আমরা গ্রাহকদের চাহিদা অনুযায়ী পরিবহন ব্যবস্থা করব।
ডেলিভারি বিস্তারিতঃঅর্ডার অনুযায়ী, 7 ~ 60days
