টোব স্টিল গ্রুপ চীন
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | TOBO |
| সাক্ষ্যদান: | DIN2501 （DIN2534＿ISO2084 |
| মডেল নম্বার: | SS304 |
| ন্যূনতম চাহিদার পরিমাণ: | 10 খানা |
|---|---|
| মূল্য: | 59-89USD |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ কাঠের ক্ষেত্রে প্যাক |
| ডেলিভারি সময়: | 7-10days |
| পরিশোধের শর্ত: | ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | 300000PCs |
| কাঠামোর ধরণ: | ডাবল এককেন্দ্রিক ওয়েফার প্রজাপতি ভালভ | আয়তন: | 2 " |
|---|---|---|---|
| ডিজাইন স্ট্যান্ডার্ড: | এপিআই 609-83 | মুখোমুখি: | এএনএসআই বি 16.10, ডিআইএন 3202-কে 1, বিএস 5715, এমএসএস এসপি -67 |
| ফ্ল্যাঞ্জ ড্রিলিং: | DIN2501 (DIN2534), ISO2084 | চাপ পরীক্ষা: | এপিআই 598 |
| শরীর: | ডাব্লুসিবি এসএস 304 、 সিএফ 8 এম | মোড়ক: | নমনীয় গ্রাফাইট, ফ্লোরিন প্লাস্টিক |
| লক্ষণীয় করা: | ডাবল এক্সেন্ট্রিক ওয়াফার বাটারফ্লাই ভালভ,পিএন 16 ওয়াফার বাটারফ্লাই ভালভ,ডাবল ফ্ল্যাঞ্জড বাটারফ্লাই ভালভ |
||

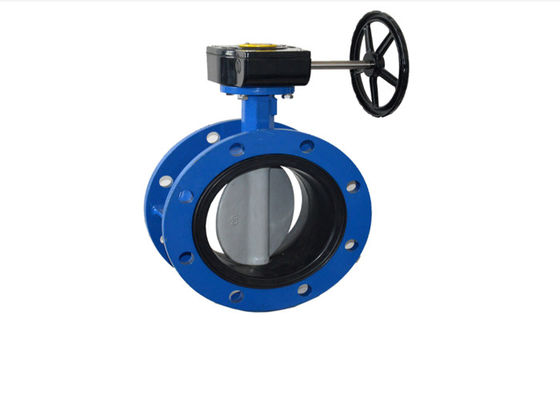

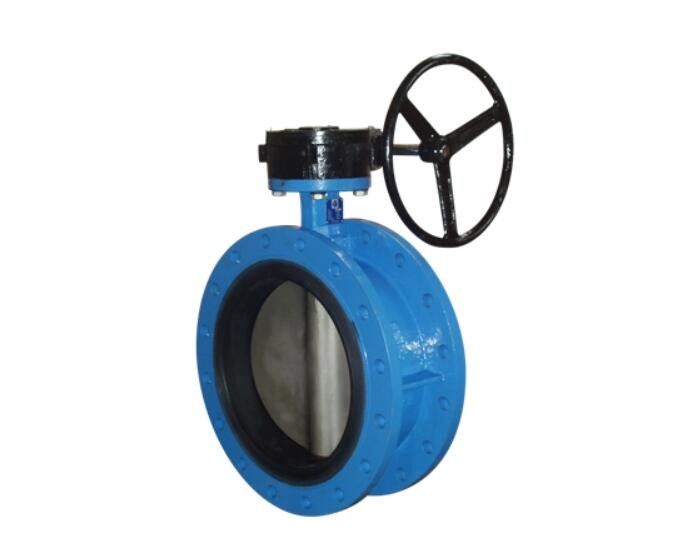

পিএন 16, এএনএসআই # 150 ডাবল ফ্ল্যাঞ্জড সেন্ট্রিকিক প্রকার প্রজাপতি ভালভ
নিবন্ধ: 401
ফ্ল্যাঞ্জস: ইউএনআই এন 1092-2 পিএন 10 - 16, এএনএসআই # 150
ডিজাইন: BS5155
মুখোমুখি দৈর্ঘ্য: EN 558-1 সিরি 13, DIN 3202 F16
EN 12266 এ পরীক্ষা করুন
ইনস্টলেশন: অনুভূমিক / উল্লম্ব
অ্যাপ্লিকেশনস • জল সরবরাহ • বর্জ্য জল চিকিত্সা কেন্দ্রসমূহ • ফায়ার ফাইটিং সিস্টেমগুলি • বিদ্যুৎ কেন্দ্রসমূহ • শিল্প • পানীয় জল • সেচ • উত্তাপ - শীতাতপ নিয়ন্ত্রণ ব্যবস্থা • * বিভিন্ন অ্যাপ্লিকেশনের জন্য উপলব্ধ অন্যান্য সংস্করণ (দয়া করে আমাদের সাথে যোগাযোগ করুন)
- চিত্র 402: এআইএসআই 304 এ ডিস্ক
- চিত্র 403: এআইএসআই 316-এ ডিস্ক
- চিত্র 404: অ্যালুমিনিয়াম ব্রোঞ্জের ডিস্ক
পানীয় জলের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত ইপোক্সি পয়েন্ট।
শর্ট বডি ফ্ল্যাঞ্জড প্রজাপতি ভালভগুলি বাজারে উপলব্ধ একটি নতুন "আর্টের রাজ্য" প্রজাপতি ভালভ, খুব কমপ্যাক্ট ডিজাইন এবং বিভিন্ন ধরণের নির্মাণের সামগ্রী সহ এগুলি বেশ কয়েকটি উদ্ভিদে প্রয়োগ করা যেতে পারে।বিএস, ডিআইএন এবং এএনএসআই ফ্ল্যাঞ্জগুলির সাথে সামঞ্জস্যপূর্ণ, সংক্ষিপ্ত শরীরের ফ্ল্যাঞ্জড প্রজাপতি ভালভগুলি ভাল্বের শরীরে রাবার লাইনারটি ভালকায়িত করে, শক্তিশালী এবং নির্ভরযোগ্য দৃ tight়তা দেয়, সেইসাথে শরীরে ও রিং নিক্ষেপ করে, যা কোনও ধরনের গ্যাস্টিকেট রোধ করে না ts ।শর্ট বডি ফ্ল্যাঞ্জড প্রজাপতি ভালভগুলি কেন্দ্রিক ধরণের ডিস্ক হিসাবে উত্পাদিত হয়, তারা তরল উভয় দিককে দাঁড়াতে পারে এবং রক্ষণাবেক্ষণ-মুক্ত।দেহ, তরলের সংস্পর্শে নয়, ইপিডিএম, বুনা, পিটিএফই, নিওপ্রিন বা ভিটনের সাথে রেখাযুক্ত হতে পারে: আমরা এই প্রজাপতি ভালভকে যে কোনও উদ্ভিদে এবং প্রতিটি মাধ্যমের জন্য প্রয়োগ করতে পারি, কেবল নমনীয় লোহার উপযুক্ত ডিস্ক স্থাপন করে, স্টেইনলেস স্টিল 304 বা 316, আল ব্রোঞ্জ C95400।এই ধরনের ভালভ যে কোনও অবস্থাতেই ইনস্টল করা যেতে পারে।শর্ট বডি ফ্ল্যাঞ্জড প্রজাপতি ভালভগুলি গিয়ার এবং হ্যান্ডউইল (স্ট্যান্ডার্ড এক্সিকিউশন) হ্রাস করতে পারে, একক বা দ্বিগুণ প্রভাব সহ বায়ুসংক্রান্ত অপারেটর, অনুরোধে বৈদ্যুতিক অ্যাকিউটিউটর।
একটি প্রজাপতি ভালভএকটি চতুর্থাংশ-ঘূর্ণন ঘূর্ণন গতি ভালভ, যা থামাতে, নিয়ন্ত্রণ করতে এবং প্রবাহ শুরু করতে ব্যবহৃত হয়।প্রজাপতি ভালভ একটি দ্রুত খোলা প্রকার।হ্যান্ডেলের একটি 90 ° ঘূর্ণন ভাল্বকে সম্পূর্ণরূপে বন্ধ বা খুলতে পারে।সাধারণত, এগুলি এমন সিস্টেমে ব্যবহৃত হয় যেখানে ইতিবাচক শাট-অফের প্রয়োজন হয় না।এই নিবন্ধে, আপনি ভালভ নিম্নলিখিত ধরণের সম্পর্কে শিখতে হবে।
বড় বাটারফ্লাই ভালভগুলি সাধারণত গিয়ারবক্স টাইপ অ্যাকুয়েটরের সাথে সজ্জিত থাকে, যেখানে হ্যান্ডউইলটি একটি গিয়ারবক্সের মাধ্যমে স্টেমের সাথে সংযুক্ত থাকে।এটি শক্তি হ্রাস করবে তবে একই সাথে অপারেশনের গতিও হ্রাস করবে।এই ধরণের ভালভটি খোলা অবস্থানে ইনস্টল করা উচিত।যদি ইনস্টলেশনের সময় ভাল্ব বন্ধ হয়ে যায়, তবে রাবারের আসনটি ভালভ ডিস্কের বিপরীতে আটকে যাবে এবং এটি খুলতে অসুবিধা করবে।
উপকরণ
মাত্রা
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
দেহ নির্মাণের উপর ভিত্তি করে প্রজাপতি ভালভের প্রকারগুলি
শরীরের প্রান্তের প্রকারের উপর ভিত্তি করে প্রজাপতি ভালভগুলি নিম্নলিখিত ধরণের পাওয়া যায়।
উভয় flanged শেষ
ওয়েফার টাইপ শেষ হয়
লুগ প্রকার শেষ
বাট eldালাই টাইপ শেষ হয়
জলের ধরণ
ওয়েফারের দেহটি পাইপের ফ্ল্যাঞ্জগুলির মধ্যে স্থাপন করা হয় এবং ভালভের দেহটিকে ঘিরে ফ্লেঞ্জের বোল্টগুলি দেওয়া হয়।একটি ওয়েফার টাইপ প্রজাপতি ভালভ ইনস্টল করা সহজ তবে এটি বিচ্ছিন্ন ভাল্ব হিসাবে ব্যবহার করা যায় না।
