উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | TOBO |
সাক্ষ্যদান: | DIN2501 (DIN2534_ISO2084 |
মডেল নম্বার: | SS304 |
ন্যূনতম চাহিদার পরিমাণ: | 10 খানা |
---|---|
মূল্য: | 59-89USD |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ কাঠের ক্ষেত্রে প্যাক |
ডেলিভারি সময়: | 7-10days |
পরিশোধের শর্ত: | ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | 300000PCs |
আয়তন: | DN100 | নকশা: | বিস্কুট |
---|---|---|---|
মুখোমুখি: | এএনএসআই বি 16.10, ডিআইএন 3202-কে 1, বিএস 5715, এমএসএস এসপি -67 | ফ্ল্যাঞ্জ ড্রিলিং: | DIN2501 (DIN2534), ISO2084 |
তাপমাত্রা: | সর্বোচ্চ 130 ডিগ্রি সেলসিয়াস তাপমাত্রা | কাঠামোর ধরণ: | প্রজাপতি ভালভ বসা |
ডিস্ক: | 316 | মোড়ক: | নমনীয় গ্রাফাইট, ফ্লোরিন প্লাস্টিক |
লক্ষণীয় করা: | ডিএন 100 স্টেম বাটারফ্লাই ভালভ,316SS স্টেম বাটারফ্লাই ভালভ,বাটারফ্লাই ভালভ সিটের প্রকার |

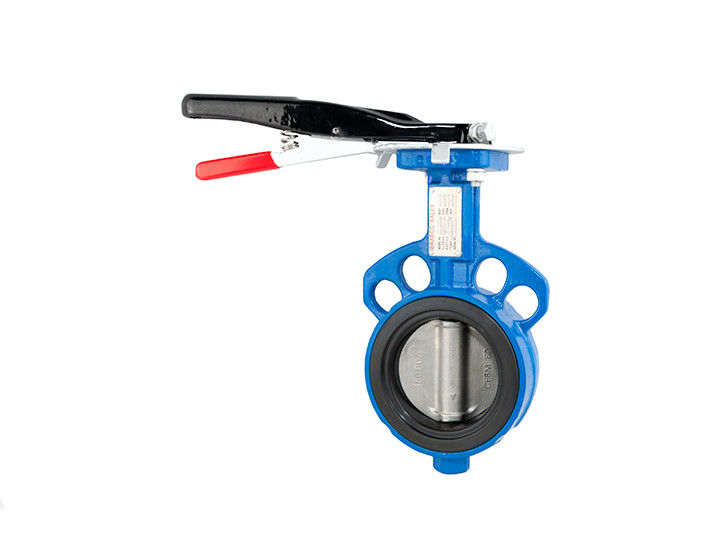

ওয়েফার ডিজাইন কাস্ট আয়রন বডি (ডিআই 8 12 -12 ″), 316SS ডিস্ক, 316 এসএস স্টেম তিতল প্রজাপতি ভালভ
সাধারণ উদ্দেশ্য, স্থিতিস্থাপক বসিত প্রজাপতি ভালভ, ওয়েফার ডিজাইন, castালাই লোহা বডি (ডিআই 8 ″ -12 ″),
316 এসএসএস ডিস্ক, 316 এসএস স্টেম, ইপিটি, এনবিআর বা ভিটন আসন, 10-অবস্থানের খাঁজ প্লেট এবং লিভার-রেট 16 বার।
আকার- 1½ "(DN40) → 12 ″ (DN300)
* বিকল্পগুলি: নিওপ্রিন, ইপিডিএম, সিলিকন, হাইপালন সহ বিভিন্ন আসন।304 বা 410 ম্যাস স্টেম,
অ্যালুমিনিয়াম ব্রোঞ্জ বা ডিআই নাইলন লেপযুক্ত ডিস্ক, নমনীয় লোহার দেহ, আন্ডারকুট ডিস্ক, গিয়ার অপারেটর, নাইলন 11 লেপ।
পানীয় জলের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত ইপোক্সি পয়েন্ট।
রেফারেন্স এবং অন-অফ ভালভের একাধিক ফাংশন ধন্যবাদ ওয়েফার প্রজাপতি ভালভগুলি ব্যাপকভাবে প্রয়োগ করা হয়।ইপিডিএম গসকেট এবং ইপোক্সি লেপকে ধন্যবাদ, ওয়েফার প্রজাপতি ভালভগুলি পানীয় জলের উদ্ভিদে ইনস্টল করা যেতে পারে তবে সেগুলি নিকাশী বা ব্র্যাকিশ জলের জন্যও প্রয়োগ করা যেতে পারে ইনক্স ডিস্ক (ডুমুর .1401) এবং তরলটির সংস্পর্শে না থাকা ।ওয়েফার প্রজাপতি ভালভগুলি কেন্দ্রিক ধরণের ডিস্ক হিসাবে উত্পাদিত হয়, তারা তরল উভয় দিককে দাঁড়াতে পারে এবং রক্ষণাবেক্ষণ-মুক্ত।EPDM হাতা দিয়ে, তারা সর্বোচ্চ 130 ° C তাপমাত্রা দাঁড়াতে পারে।ওয়েফার প্রজাপতি ভালভগুলি অতিরিক্ত ফ্ল্যাঞ্জ গ্যাসকেটের কোনও প্রয়োজন ছাড়াই ওয়েল্ডিং নেক ফ্ল্যাঞ্জগুলি এন পিএন 10-16 এবং এএনএসআই # 150 এর মধ্যে ইনস্টল করা যেতে পারে।এই ধরনের ভালভ যে কোনও অবস্থাতেই ইনস্টল করা যেতে পারে।ওয়েফার প্রজাপতি ভালভগুলি লিভার (স্ট্যান্ডার্ড এক্সিকিউশন) সাথে আসে;অনুরোধে গিয়ার, একক বা দ্বিগুণ প্রভাব সহ বায়ুসংক্রান্ত অপারেটর হ্রাস করা।
একটি প্রজাপতি ভালভএকটি চতুর্থাংশ-ঘূর্ণন ঘূর্ণন গতি ভালভ, যা থামাতে, নিয়ন্ত্রণ করতে এবং প্রবাহ শুরু করতে ব্যবহৃত হয়।প্রজাপতি ভালভ একটি দ্রুত খোলা প্রকার।হ্যান্ডেলের একটি 90 ° ঘূর্ণন ভাল্বকে সম্পূর্ণরূপে বন্ধ বা খুলতে পারে।সাধারণত, এগুলি এমন সিস্টেমে ব্যবহৃত হয় যেখানে ইতিবাচক শাট-অফের প্রয়োজন হয় না।এই নিবন্ধে, আপনি ভালভ নিম্নলিখিত ধরণের সম্পর্কে শিখতে হবে।
বড় বাটারফ্লাই ভালভগুলি সাধারণত গিয়ারবক্স টাইপ অ্যাকুয়েটরের সাথে সজ্জিত থাকে, যেখানে হ্যান্ডউইলটি একটি গিয়ারবক্সের মাধ্যমে স্টেমের সাথে সংযুক্ত থাকে।এটি শক্তি হ্রাস করবে তবে একই সাথে অপারেশনের গতিও হ্রাস করবে।এই ধরণের ভালভটি খোলা অবস্থানে ইনস্টল করা উচিত।যদি ইনস্টলেশনের সময় ভাল্ব বন্ধ হয়ে যায়, তবে রাবারের আসনটি ভালভ ডিস্কের বিপরীতে আটকে যাবে এবং এটি খুলতে অসুবিধা করবে।
উপকরণ
মাত্রা
|
দেহ নির্মাণের উপর ভিত্তি করে প্রজাপতি ভালভের প্রকারগুলি
শরীরের প্রান্তের প্রকারের উপর ভিত্তি করে প্রজাপতি ভালভগুলি নিম্নলিখিত ধরণের পাওয়া যায়।
উভয় flanged শেষ
ওয়েফার টাইপ শেষ হয়
লুগ প্রকার শেষ
বাট eldালাই টাইপ শেষ হয়
জলের ধরণ
ওয়েফারের দেহটি পাইপের ফ্ল্যাঞ্জগুলির মধ্যে স্থাপন করা হয় এবং ভালভের দেহটিকে ঘিরে ফ্লেঞ্জের বোল্টগুলি দেওয়া হয়।একটি ওয়েফার টাইপ প্রজাপতি
ভালভ ইনস্টল করা সহজ তবে এটি বিচ্ছিন্ন ভাল্ব হিসাবে ব্যবহার করা যায় না।
আসন প্রকার
প্রজাপতি ভালভগুলি ধাতব থেকে ধাতুতে বসে থাকা, নরম বসে থাকা, বা সম্পূর্ণ রেখাযুক্ত দেহ এবং ডিস্ক সহ হতে পারে।প্রথম চিত্রটি ক
নরম বসে সম্পূর্ণরূপে রেখাযুক্ত শরীর এবং ডিস্ক ভালভ।দ্বিতীয়ত, ধাতব ডিস্ক সহ একটি নরম আসন এবং তৃতীয়টি ধাতব আসন ধরণের ভালভ ধাতু।
