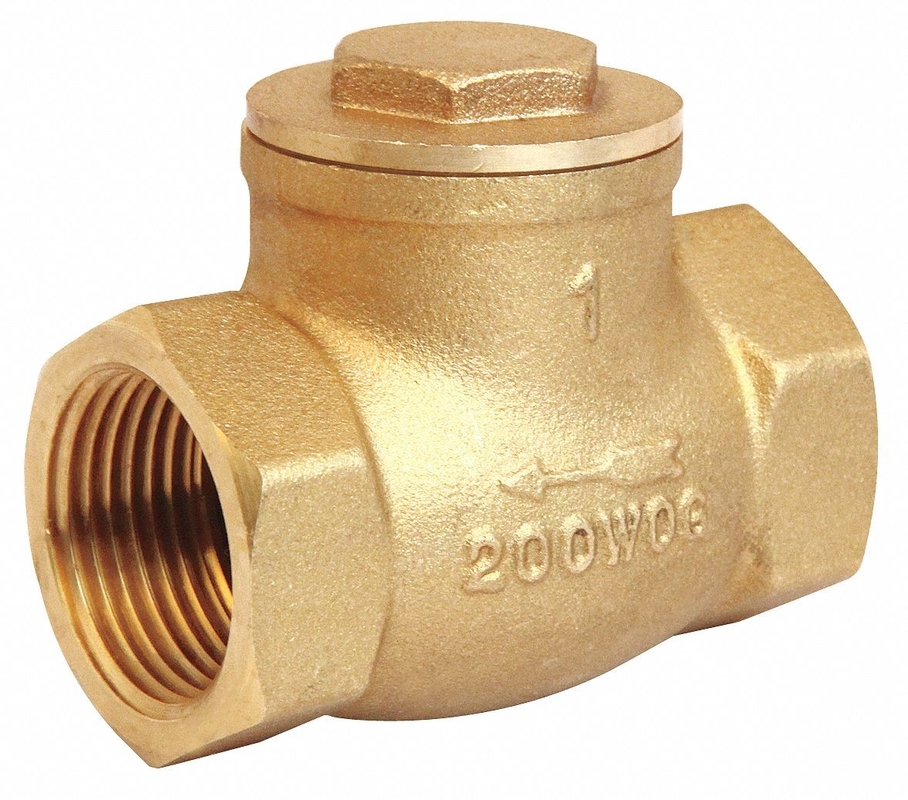

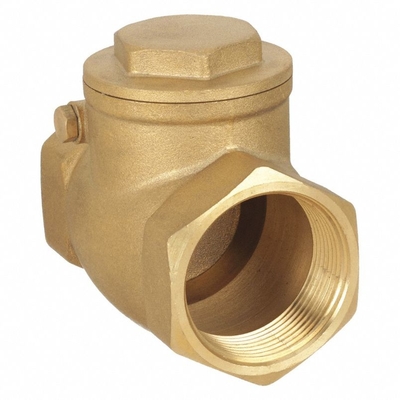

একক ইনলাইন সুইং ব্রাস FNPT X FNPT-এ ভালভ 1/2 চেক করুন

চেক ভালভ, 1/2 ইন, একক, ইনলাইন সুইং, ব্রাস, FNPT x FNPT

তাৎক্ষণিক বিবরণ

• আইটেম - ভালভ চেক করুন

• ফ্লো ডিজাইন একক

• মেকানিজম এবং বডি ডিজাইনইনলাইন সুইং

• শরীরের উপাদান - ভালভ ব্রাস

• পাইপ বা টিউবের আকার 1/2 ইঞ্চি

• সংযোগের ধরনFNPT x FNPT

• ক্র্যাকিং প্রেসার 0.750 থেকে 1.000 পিএসআই

• মাউন্টিং ওরিয়েন্টেশন অনুভূমিক, উল্লম্ব

• সীল উপাদান ব্রাস

• সর্বোচ্চটেম্প- ভালভ 180 ডিগ্রি এফ

• মিন.টেম্প- ভালভ -20 ডিগ্রী এফ

• সর্বোচ্চজলের চাপ - ভালভ 200 psi

• সর্বোচ্চবাষ্প চাপ - ভালভ 125 psi WSP

• আসন উপাদান ব্রাস

• প্রবাহ - ভালভ 10.0 জিপিএম

• সম্পূর্ণ প্রবাহ - ভালভ হ্যাঁ

• আবেদন - ভালভ সাধারণ উদ্দেশ্য

• দৈর্ঘ্য 2 1/16 ইঞ্চি

• ক্যাপ টু ইনলেট সেন্টার1 5/16 ইঞ্চি

• হেক্স সাইজ 1 1/32 ইঞ্চি

সুইং চেক ভালভ, ফুল পোর্ট, 316SS, মেটাল/মেটাল সিট, BSP শেষ।200 psi (14 বার) রেট করা হয়েছে

আকার- 3/8″ (DN10) – 3″ (DN80)

* বিকল্প: NPT শেষ সংযোগ

একটি চেক ভালভ কি?

একটি পাইপিং সিস্টেমে ব্যাকফ্লো প্রতিরোধ করতে ব্যবহৃত ভালভ চেক ভালভ হিসাবে পরিচিত।এটি নামেও পরিচিত

একটি নন-রিটার্ন ভালভ বা NRV।একটি পাইপলাইনের মধ্য দিয়ে যাওয়া তরলের চাপ ভালভ খুলে দেয়, যখন যে কোনো

প্রবাহের বিপরীতে ভালভ বন্ধ হবে।

এটি সম্পূর্ণ অবাধ প্রবাহের অনুমতি দেয় এবং চাপ কমে গেলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।সঠিক অপারেশন পরিবর্তিত হবে

ভালভের প্রক্রিয়ার উপর নির্ভর করে।

স্টেইনলেস স্টীল চেক ভালভ মান

ANSI B16.10 হিসাবে মুখোমুখি মাত্রা

শেষ ফ্ল্যাঞ্জের মাত্রা ANSI B16.5 হিসাবে

ANSI B16.34 হিসাবে চাপ-তাপমাত্রার রেটিং

এপিআই 598 হিসাবে চাপ পরীক্ষা

প্রযোজ্য মাধ্যম: জল, গ্যাস, তেল, এবং অন্যান্য কাস্টিসিটি মাধ্যম।

স্টেইনলেস স্টীল চেক ভালভ আবেদন:

ভালভ পাইপলাইন এবং সরঞ্জাম মাঝারি পিছনে যাওয়া প্রতিরোধের জন্য ব্যবহৃত হয়, এবং চাপ

মাধ্যম স্বয়ংক্রিয়ভাবে খোলা এবং বন্ধ করার ফলাফল আনবে।

যখন টিতিনি মাধ্যম ফিরে যাচ্ছে, দুর্ঘটনা এড়াতে ভালভ ডিস্ক স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।

স্টেইনলেস স্টীল চেক ভালভ পরীক্ষা চাপ

ভালভের প্রকারভেদ

ডিস্কের ধরন ভালভের ধরন নির্ধারণ করবে।চেক ভালভ সবচেয়ে সাধারণ ধরনের হয়

• সুইং টাইপ।

  • শীর্ষ Hinged

  • টিল্টিং ডিস্ক

• লিফ্ট টাইপ

  • পিস্টন টাইপ

  • বলের ধরন

• ডুয়াল প্লেট টাইপ

• চেক ভালভ বন্ধ করুন

একটি সুইং টাইপ ভালভের ডিস্কটি সম্পূর্ণরূপে খোলে বা বন্ধ হওয়ার কারণে এটি অনির্দেশিত থাকে।প্রবাহ থাকলে এই ভালভ কাজ করে

লাইনে এবং কোন প্রবাহ না থাকলে পুরোপুরি বন্ধ হয়ে যায়।ভালভের মধ্যে টার্বুলেন্স এবং প্রেসার ড্রপ খুব কম।

ডিস্ক এবং সিট ডিজাইন ধাতু থেকে ধাতু বা ধাতু থেকে যৌগিক হতে পারে।

আসন এবং উল্লম্ব সমতলের মধ্যে কোণটি বসার কোণ হিসাবে পরিচিত এবং 0 থেকে 45 ডিগ্রি পর্যন্ত পরিবর্তিত হয়।

সাধারণত, আসনের কোণগুলি 5 থেকে 7 ডিগ্রির মধ্যে থাকে।বৃহত্তর সীট কোণগুলি ডিস্ক ভ্রমণকে কমিয়ে দেয়, ফলে

দ্রুত বন্ধ, এইভাবে জল হাতুড়ি সম্ভাবনা ন্যূনতম.একটি উল্লম্ব আসনের একটি 0-ডিগ্রী কোণ রয়েছে।

সুইং টাইপ ভালভ পূর্ণ, বাধাহীন প্রবাহের অনুমতি দেয় এবং চাপ কমে যাওয়ার সাথে সাথে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।সাধারণত ইনস্টল করা হয়

গেট ভালভের সংমিশ্রণে কারণ তারা তুলনামূলকভাবে বিনামূল্যে প্রবাহের সমন্বয় প্রদান করে।

একটি মৌলিক সুইং টাইপ ভালভ একটি ভালভ বডি, একটি বনেট এবং একটি ডিস্ক নিয়ে গঠিত যা একটি কব্জায় সংযুক্ত থাকে।

প্যাকিং এর বিস্তারিত:

আমরা বিভিন্ন ভালভ অনুযায়ী উপযুক্ত কাঠের কেস বেছে নিই এবং ক্ষত হলে প্যাক করার জন্য দক্ষ কর্মীদের ব্যবস্থা করি।দীর্ঘমেয়াদী সহযোগিতা ফরওয়ার্ডার বিলম্ব ছাড়াই আমাদের জন্য স্থান, পরিষ্কার কাস্টমস এবং পরিবহন বুক করবে।পরিবহনের জন্য তিনটি উপায় রয়েছে, সমুদ্রপথে, আকাশপথে এবং ট্রেনে।আমরা গ্রাহকদের চাহিদা অনুযায়ী পরিবহন ব্যবস্থা করব।


প্রসবের বিবরণ: অর্ডার অনুযায়ী, 7 ~ 60 দিন

সুইং চেক ভালভ
