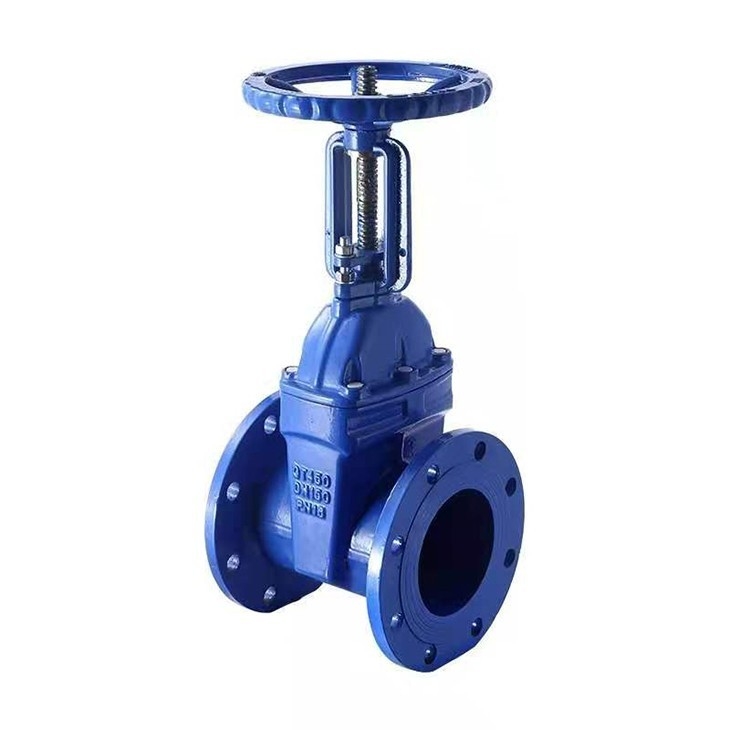

2 ইঞ্চি Pn16 কাস্ট আয়রন নন রাইজিং স্টেম রেসিলিয়েন্ট গেট ভালভ

2 ইঞ্চি PN16 কাস্ট আয়রন নন রাইজিং স্টেম রেসিলিয়েন্ট গেট ভালভ

গেট ভালভ

গেট ভালভগুলি প্রাথমিকভাবে প্রবাহ শুরু বা বন্ধ করার জন্য ডিজাইন করা হয়েছে, এবং যখন তরল একটি সরল-রেখার প্রবাহ এবং ন্যূনতম প্রবাহ সীমাবদ্ধতার প্রয়োজন হয়।পরিষেবাতে, এই ভালভগুলি সাধারণত হয় সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ।

একটি গেট ভালভের ডিস্ক সম্পূর্ণরূপে মুছে ফেলা হয় যখন ভালভ সম্পূর্ণরূপে খোলা থাকে;ডিস্ক সম্পূর্ণরূপে ভালভ বনেটের মধ্যে টানা হয়।এটি ভালভের মধ্য দিয়ে প্রবাহের জন্য একটি খোলা রেখে দেয় যেটি পাইপসিস্টেমের ভিতরে ভালভটি ইনস্টল করা হয় সেই একই অভ্যন্তরীণ ব্যাসে।একটি গেট ভালভ তরল বিস্তৃত পরিসরের জন্য ব্যবহার করা যেতে পারে এবং বন্ধ করার সময় একটি আঁটসাঁট সীল প্রদান করে।

একটি গেট ভালভ নির্মাণ

গেট ভালভ তিনটি প্রধান অংশ নিয়ে গঠিত.. বডি, বনেট এবং ট্রিম।বডিটি সাধারণত ফ্ল্যাঞ্জ, স্ক্রু বা ঢালাই সংযোগের মাধ্যমে অন্যান্য সরঞ্জামের সাথে সংযুক্ত থাকে।রক্ষণাবেক্ষণের অনুমতি দেওয়ার জন্য বনেট, যাতে চলমান অংশগুলি থাকে, সাধারণত বল্ট দিয়ে শরীরের সাথে সংযুক্ত থাকে।ভালভ ট্রিমে স্টেম, গেট, ডিস্ক বা ওয়েজ এবং সিটের রিং থাকে।

একটি গেট ভালভ ডিস্ক

গেট ভালভ বিভিন্ন ডিস্ক বা wedges সঙ্গে উপলব্ধ.গেট ভালভের রেঞ্জিং সাধারণত ব্যবহৃত কীলকের প্রকার দ্বারা তৈরি করা হয়।

সবচেয়ে সাধারণ ছিল..

• সলিড ওয়েজ তার সরলতা এবং শক্তি দ্বারা সর্বাধিক ব্যবহৃত ডিস্ক।
  এই ধরনের কীলক সহ একটি ভালভ প্রতিটি অবস্থানে ইনস্টল করা যেতে পারে এবং এটি প্রায় সমস্ত তরলের জন্য উপযুক্ত।কঠিন কীলক একটি একক-টুকরো কঠিন নির্মাণ, এবং কার্যত অশান্ত প্রবাহের জন্য।
• নমনীয় ওয়েজ হল একটি এক-টুকরো চাকতি যা ঘেরের চারপাশে কাটা থাকে যা আসনগুলির মধ্যে কোণে ভুল বা পরিবর্তনগুলি সংশোধন করার ক্ষমতা উন্নত করতে পারে।
  হ্রাস আকার, আকৃতি এবং গভীরতায় পরিবর্তিত হবে।একটি অগভীর, সরু কাটা সামান্য নমনীয়তা দেয় কিন্তু শক্তি ধরে রাখে।
  একটি গভীর এবং বিস্তৃত কাটা, বা কাস্ট-ইন অবকাশ, মাঝখানে সামান্য উপাদান ছেড়ে যায়, যা আরও নমনীয়তা দেয়, কিন্তু শক্তির সাথে আপস করে।
• স্প্লিট ওয়েজ স্ব-সংযোজনকারী এবং উভয় আসনের পাশে স্ব-সংখ্যাযুক্ত।এই কীলকের ধরণটি দুই-টুকরো নির্মাণ নিয়ে গঠিত যা ভালভ বডিতে টেপারযুক্ত আসনগুলির মধ্যে আসন করে।এই ধরনের ওয়েজ স্বাভাবিক তাপমাত্রায়, বিশেষ করে ক্ষয়কারী তরল, নন-কন্ডেন্সিং গ্যাস এবং তরলগুলির চিকিত্সার জন্য উপযুক্ত।

একটি গেট ভালভ স্টেম

স্টেম, যা হ্যান্ডহুইল এবং ডিস্ককে একে অপরের সাথে সংযুক্ত করে, ডিস্কের সঠিক অবস্থানের জন্য দায়ী।ডালপালা সাধারণত নকল হয়, এবং থ্রেডেড বা অন্যান্য কৌশল দ্বারা ডিস্কের সাথে সংযুক্ত থাকে।ফুটো প্রতিরোধ করার জন্য, সিলের এলাকায়, স্টেমের একটি সূক্ষ্ম পৃষ্ঠ ফিনিস প্রয়োজন।

গেট ভালভ হয় হিসাবে শ্রেণীবদ্ধ করা হয়..

• রাইজিং স্টেম
• অ রাইজিং স্টেম

রাইজিং স্টেম ধরণের একটি ভালভের জন্য, ভালভটি খোলা হলে স্টেমটি হ্যান্ডহুইলের উপরে উঠবে।এটি ঘটে, কারণ স্টেমটি থ্রেডেড এবং জোয়ালের বুশিং থ্রেডের সাথে মিলিত হয়।একটি জোয়াল একটি রাইজিং স্টেম ভালভের একটি অবিচ্ছেদ্য অংশ এবং এটি বনেটে মাউন্ট করা হয়।

নন রাইজিং স্টেম টাইপের একটি ভালভের জন্য, যদি ভালভটি খোলা থাকে তবে ঊর্ধ্বগামী স্টেম আন্দোলন নেই।স্টেমটি ডিস্কে থ্রেড করা হয়।কান্ডের হ্যান্ডহুইলটি ঘোরার সাথে সাথে, ডিস্কটি থ্রেডের উপর বা নিচের দিকে যায় যখন কান্ডটি উল্লম্বভাবে স্থির থাকে।

প্রধান মেনু "ভালভ"-এ আপনি উভয় স্টেম প্রকারের বিস্তারিত (বড়) অঙ্কনের লিঙ্ক পাবেন।

একটি গেট ভালভ আসন

গেট ভালভের জন্য আসনগুলি হয় ভালভ বডির সাথে বা সিট রিং ধরণের নির্মাণের সাথে অবিচ্ছেদ্য সরবরাহ করা হয়।সীট রিং নির্মাণ এমন আসন প্রদান করে যা হয় অবস্থানে থ্রেড করা হয় বা অবস্থানে চাপ দেওয়া হয় এবং ভালভ বডিতে ঢালাই করা হয়।নির্মাণের পরের ফর্ম উচ্চ তাপমাত্রা সেবা জন্য সুপারিশ করা হয়।

অখণ্ড আসনগুলি ভালভ বডির মতো নির্মাণের উপাদানের একটি আসন প্রদান করে যখন প্রেসড-ইন বা থ্রেড-ইন আসনগুলি পরিবর্তনের অনুমতি দেয়।যেখানে প্রয়োজন সেখানে আবেদনের জন্য হার্ড ফেসিং সহ রিং সরবরাহ করা যেতে পারে।

গেট ভালভের সুবিধা এবং অসুবিধা

সুবিধাদি..

• ভাল বন্ধ বৈশিষ্ট্য
• গেট ভালভ দ্বিমুখী এবং তাই এগুলি দুটি দিকে ব্যবহার করা যেতে পারে
• ভালভের মাধ্যমে চাপের ক্ষতি সর্বনিম্ন

অসুবিধা..

• তারা দ্রুত খোলা বা বন্ধ করা যাবে না
• গেট ভালভ নিয়ন্ত্রণ বা থ্রোটল প্রবাহের জন্য উপযুক্ত নয়
• তারা খোলা অবস্থায় কম্পনের প্রতি সংবেদনশীল
