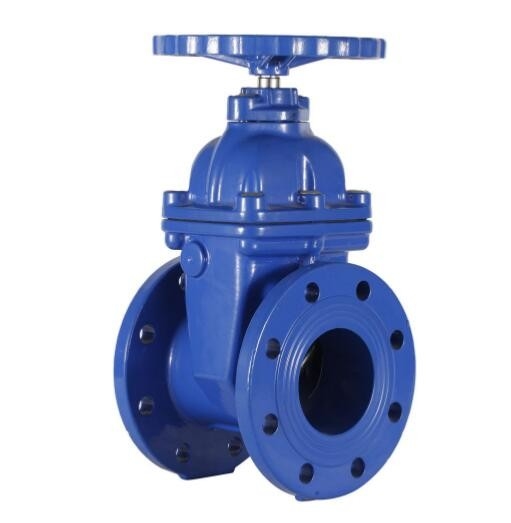

Pn16 Dn100 নন রাইজিং স্টেম স্থিতিস্থাপক ফ্ল্যাঞ্জড গেট ভালভ ওয়েজ গেট ভালভ 200psi ইস্পাত গেট ভালভ

PN16 DN100 নন রাইজিং স্টেম রেসিলিয়েন্ট ফ্ল্যাঞ্জড গেট ভালভ ওয়েজ গেট ভালভ 200PSI স্টিল গেট ভালভ

গেট ভালভ কি?

একটি গেট ভালভকে এমন একটি ভালভ হিসাবে সংজ্ঞায়িত করা যেতে পারে যা একটি গেট বা ওয়েজ টাইপ ডিস্ক ব্যবহার করে এবং ডিস্কটি পাইপিংয়ে তরল প্রবাহ শুরু বা বন্ধ করার জন্য প্রবাহের জন্য লম্বভাবে চলে।

একটি গেট ভালভ হল সবচেয়ে সাধারণ ধরনের ভালভ যে কোন প্রক্রিয়া উদ্ভিদে ব্যবহৃত হয়।এটি একটি লিনিয়ার মোশন ভালভ যা তরল প্রবাহ শুরু বা বন্ধ করতে ব্যবহৃত হয়।পরিষেবাতে, এই ভালভগুলি সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ অবস্থানে থাকে।

গেট ভালভ সম্পূর্ণরূপে খোলা হলে, একটি গেট ভালভের ডিস্ক সম্পূর্ণরূপে প্রবাহ থেকে সরানো হয়।অতএব কার্যত প্রবাহ কোন প্রতিরোধের.এই কারণে খুব সামান্য চাপ ড্রপ যখন তরল একটি গেট ভালভ মাধ্যমে পাস.

সঠিক সিলিং অর্জনের জন্য, যখন ভালভ সম্পূর্ণরূপে বন্ধ থাকে, তখন ডিস্ক এবং আসনগুলির মধ্যে 360° পৃষ্ঠের যোগাযোগ প্রয়োজন।

প্রবাহ নিয়ন্ত্রণ বা থ্রটলিং করার জন্য গেট ভালভ ব্যবহার করা উচিত নয় কারণ সঠিক নিয়ন্ত্রণ সম্ভব নয়।আংশিকভাবে খোলা ভালভের প্রবাহের উচ্চ বেগ ডিস্ক এবং বসার পৃষ্ঠের ক্ষয় ঘটাতে পারে এবং কম্পন ও শব্দও সৃষ্টি করতে পারে।

গেট ভালভ অংশ

এখানে আপনি গেট ভালভ প্রধান অংশ দেখতে পারেন.একটি গেট ভালভের ডিস্ক একটি কীলক হিসাবেও পরিচিত।এই অংশগুলির প্রতিটি সম্পর্কে জানতে ভালভ অংশগুলির সম্পূর্ণ নির্দেশিকা পড়ুন।

গেট ভালভ প্রকার

গেট ভালভ শ্রেণীবদ্ধ করার তিনটি উপায় আছে।

1. ডিস্কের প্রকারভেদ
   1. কঠিন টেপার কীলক
   2. নমনীয় কীলক
   3. স্প্লিট কীলক বা সমান্তরাল ডিস্ক ভালভ
2. বডি বনেট জয়েন্টের প্রকারভেদ
   1. স্ক্রুড বনেট
   2. বোল্টেড-বনেট
   3. ঢালাই-বনেট
   4. প্রেসার-সিল বনেট
3. স্টেম আন্দোলনের ধরন
   1. রাইজিং স্টেম বা OS & Y টাইপ (বাইরে স্টেম এবং স্ক্রু টাইপ)
   2. অ-উত্থিত স্টেম প্রকার

সলিড ওয়েজ গেট ভালভ

সলিড ওয়েজ তার সরলতা এবং শক্তির কারণে সবচেয়ে সাধারণ এবং বহুল ব্যবহৃত ডিস্কের ধরন।একটি কঠিন কীলক সহ একটি ভালভ যে কোনও অবস্থানে ইনস্টল করা যেতে পারে এবং এটি প্রায় সমস্ত তরলের জন্য উপযুক্ত।এটি অশান্ত প্রবাহেও ব্যবহার করা যেতে পারে।

যাইহোক, এটি পাইপ লোড বা তাপীয় সম্প্রসারণের কারণে আসন বিন্যাসের পরিবর্তনের জন্য ক্ষতিপূরণ দেয় না।সুতরাং, এই ধরনের ডিস্ক ডিজাইন ফুটো হওয়ার জন্য সবচেয়ে সংবেদনশীল।উচ্চ-তাপমাত্রার পরিষেবায় ব্যবহার করা হলে সলিড ওয়েজ তাপীয় লকিংয়ের শিকার হয়।

থার্মাল লকিং এমন একটি ঘটনা যেখানে ধাতুর প্রসারণের কারণে আসনগুলির মধ্যে কীলক আটকে যায়।সলিড-ওয়েজ গেট ভালভগুলি সাধারণত মাঝারি থেকে নিম্ন চাপ-তাপমাত্রার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

নমনীয় কীলক গেট ভালভ

নমনীয় কীলক হল ঘেরের চারপাশে কাটা সহ একটি এক-টুকরো কঠিন ডিস্ক।এই কাটগুলি আকার, আকৃতি এবং গভীরতায় পরিবর্তিত হয়।কীলকের ঘেরে একটি অগভীর, সরু কাটা কম নমনীয়তা দেয় কিন্তু শক্তি ধরে রাখে।একটি কাস্ট-ইন অবকাশ বা কীলকের পরিধিতে আরও গভীর এবং বিস্তৃত কাটা আরও নমনীয়তা দেয় তবে শক্তির সাথে আপস করে।

এই নকশাটি আসনের সারিবদ্ধতা উন্নত করে এবং আরও ভাল ফুটো নিবিড়তা প্রদান করে।এটি এমন পরিস্থিতিতেও কর্মক্ষমতা উন্নত করে যেখানে তাপীয় বাঁধাই সম্ভব।নমনীয় wedges গেট ভালভ বাষ্প সিস্টেমে ব্যবহার করা হয়.

বাষ্প লাইনের তাপীয় প্রসারণ কখনও কখনও ভালভ বডিগুলির বিকৃতি ঘটায় যা তাপীয় অন্ধত্বের কারণ হতে পারে।নমনীয় গেটটি গেটটিকে ফ্লেক্স করতে দেয় কারণ ভালভ সিটটি বাষ্প পাইপলাইনের তাপীয় প্রসারণের কারণে সংকুচিত হয় এবং তাপীয় অন্ধকে বাধা দেয়।

নমনীয় গেটগুলির অসুবিধা হল যে লাইন তরল ডিস্কে সংগ্রহ করতে থাকে।এর ফলে ক্ষয় হতে পারে এবং শেষ পর্যন্ত ডিস্ক দুর্বল হতে পারে।

স্প্লিট কীলক বা সমান্তরাল ডিস্ক গেট ভালভ

স্প্লিট ওয়েজ ডিস্ক দুটি শক্ত টুকরা নিয়ে গঠিত এবং একটি বিশেষ প্রক্রিয়ার সাহায্যে একসাথে ধরে রাখে।আপনি ইমেজ একই দেখতে পারেন.যদি, ডিস্কের এক-অর্ধেক প্রান্তিককরণের বাইরে থাকে;ডিস্কটি বসার পৃষ্ঠের সাথে নিজেকে সামঞ্জস্য করার জন্য বিনামূল্যে।স্প্লিট ডিস্ক একটি ওয়েজ আকারে বা একটি সমান্তরাল ডিস্ক টাইপ হতে পারে।

সমান্তরাল ডিস্কগুলি স্প্রিং-লোড হয়, তাই তারা সবসময় আসনের সাথে যোগাযোগ করে এবং দ্বি-দিকনির্দেশক সিলিং দেয়।বিভক্ত কীলক স্বাভাবিক এবং উচ্চ তাপমাত্রায় ননকন্ডেন্সিং গ্যাস এবং তরলগুলি পরিচালনা করার জন্য উপযুক্ত।

ডিস্কের চলাচলের স্বাধীনতা তাপীয় বাঁধনকে বাধা দেয় যদিও একটি লাইন ঠান্ডা হলে ভালভটি বন্ধ হয়ে যেতে পারে।এর মানে যখন একটি লাইন তরল দ্বারা উত্তপ্ত হয় এবং প্রসারিত হয় তখন তা তাপীয় অন্ধত্ব তৈরি করে না।

বডি, বনেট সংযোগের উপর ভিত্তি করে গেট ভালভের ধরন

1ম হল স্ক্রুড বনেট: এটি সহজলভ্য নকশা এবং এটি সস্তা ভালভের জন্য ব্যবহৃত হয়।

২য় হল বোল্টেড-বনেট: এটি সবচেয়ে জনপ্রিয় নকশা এবং বিপুল সংখ্যক গেট ভালভ ব্যবহার করা হয়।এটি শরীর এবং বনেটের মধ্যে জয়েন্ট সিল করার জন্য একটি গ্যাসকেট প্রয়োজন।

3য় হল ঢালাই-বনেট: এটি একটি জনপ্রিয় নকশা যেখানে disassembly প্রয়োজন হয় না।তারা তাদের বোল্টেড-বনেট প্রতিরূপের তুলনায় ওজনে হালকা।

৪র্থ হল প্রেসার-সিল বনেট: এই ধরনের উচ্চ-চাপ উচ্চ-তাপমাত্রা অ্যাপ্লিকেশনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।শরীরের গহ্বরের চাপ যত বেশি হবে, চাপ-সিল ভালভের গ্যাসকেটের উপর বল তত বেশি হবে।

ওএস এবং ওয়াই গেট ভালভ বা রাইজিং স্টেম (বাইরের স্টেম এবং স্ক্রু টাইপ)

নন-রাইজিং স্টেম গেট ভালভ বা ইনসাইডার স্ক্রু ভালভ
