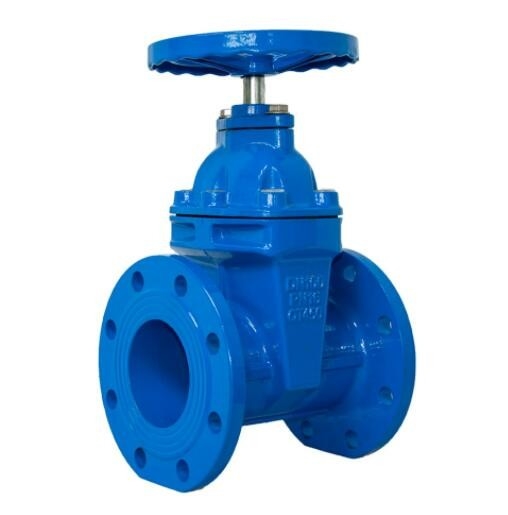

Name: কাস্ট আয়রন ওয়াটার লগ ফ্ল্যাঞ্জ ক্লাস 150~900 প্লেট গেট ভালভ Pn16
Brand: TOBO
SKU: গেট ভালভ
Rating: 4.9 (174 reviews)

বাড়ি পণ্য স্টেইনলেস স্টিল গেট ভালভ

কাস্ট আয়রন ওয়াটার লগ ফ্ল্যাঞ্জ ক্লাস 150~900 প্লেট গেট ভালভ Pn16

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	TOBO
সাক্ষ্যদান:	CE/ISO
মডেল নম্বার:	গেট ভালভ

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 পিসি
প্যাকেজিং বিবরণ:	অভ্যন্তরীণ প্যাকেজ:প্লাস্টিক ব্যাগ সিল প্যাকেজ বাইরের প্যাকেজ: শক্ত কাগজ প্যাকেজ বা কাঠের কেস প্যাকে
ডেলিভারি সময়:	3-5 দিন
পরিশোধের শর্ত:	D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা:	3000PCS/মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

নাম:	ইস্পাত গেট ভালভ	টাইপ:	স্থিতিস্থাপক বোল্টেড স্টেম
শরীর:	ঢালাই লোহা	সংযোগ শেষ করুন:	ফ্ল্যাঞ্জ শেষ
অ্যাপ্লিকেশন:	বায়ু, জ্বালানী গ্যাস, ফিডওয়াটার, বাষ্প	মুখোমুখি:	ASME B16.10
তাপমাত্রা:	উচ্চ তাপমাত্রা	আকার:	DN100
লক্ষণীয় করা:	কাস্ট আয়রন ওয়াটার লগ গেট ভালভ , ওয়াটার লগ গেট ভালভ Pn16 , ক্লাস 900 ওয়াটার লগ গেট ভালভ

কাস্ট আয়রন ওয়াটার লগ ফ্ল্যাঞ্জ ক্লাস 150~900 প্লেট গেট ভালভ

স্ক্রু এবং জোয়ালের বাইরে রাইজিং স্টেম রটেটিং এবং অরিজেন হ্যান্ডহুইল। নল সহ বা ছাড়াই অবস্থান নির্দেশক সমান্তরাল এবং কঠিন কীলক দুটি কাঠামো সহ ধুলো-বিরোধী নকশা।

মান সম্মতি
API Spec.6D দ্বারা ডিজাইন
API 598 দ্বারা পরীক্ষিত ভালভ
ANSI B দ্বারা মুখোমুখি 16.10
ANSI B 16.5~B 16.25 দ্বারা সংযোগের মাত্রা
ANSI B16.34 দ্বারা চাপ-তাপ

উপাদান স্পেসিফিকেশন

না।	নামের অংশ	উপাদান
না।	নামের অংশ	WCB	এলসিবি	WC6	WC9	C5	CF8	CF8M	CF3	CF3M
1	শরীর	A216 WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
2	আসন	A105	A350 LF2	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
3	প্লাইস প্লেট	A216 WCB	A325 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
4	ও-রিং	এনবিআর/এফইপি
5	গেজ ব্লক	A193 B7	A320 L7	A193 B16			A320 B8
6	কান্ড	A182 F6a	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
7	গ্যাসকেট	নমনীয় গ্রাফাইট
8	বোল্ট	A193 B7	A320 L7	A193 B16			A193 B8	A194 B8M
9	বাদাম	A194 2H	A194 L7	A194 4			A194 8	A194 8M
10	শিরাবরণ	A216 WCB	A325 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
11	ব্যাকসিট বুশিং	A182 F6a	A182 F6	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316L
12	ক্লিব টকার	তামা বা কার্বন ইস্পাত বা স্টেইনলেস স্টীল
13	আলাদা লিঙ্ক	ASTM A182 F410
14	মোড়ক	গ্রাফাইট+এসবেস্টস
15	জোয়াল	A216 WCB	A325 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
16	কান্ড বাদাম	A439 D-2~~Cu-খাদ
17	তেল কাপ	তামা বা কার্বন ইস্পাত বা স্টেইনলেস স্টীল
18	বাদাম ধরে রাখা	কার্বন ইস্পাত বা খাদ ইস্পাত
19	হ্যান্ডহুইল	A216 WCB
20	রক্ষাকারী	A105N
21	নির্দেশক	ASTM A182 F410
বসার মুখ ওভারলে		ER410/ER316/STL

ASTM মান অনুযায়ী উপকরণ

প্লেট গেট ভালভ

আকার	ভিতরে	2	3	4	6	8	10	12	14	16	18	20	24	28	30	36	40
মিমি		50	80	100	150	200	250	300	350	400	450	500	600	700	750	900	1000
150Lb	এল	7	8	9	10-1/2	11-1/2	13	14	15	16	17	18	20	24	26	32	38
	d	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1/4	19-1/4	23-1/4	27	29	34-1/2	38-1/2
	এইচ	23	26-3/4	34	45-3/8	52-3/8	59-1/2	৬৮-৫/৮	76	৮২-৭/৮	90	98-1/4	113	127-1/4	136-1/4	157	172
	H1	6	8	10	13-1/2	16-1/2	19-1/2	22-3/4	২৫-১/৪	28-3/8	31-3/8	34-1/2	41-1/8	46-7/8	50	59	65-11/16
	D0	10	10	10	14	14	16	18	20	24	24	24	24	24	24	36	36

আকার	ভিতরে	2	3	4	6	8	10	12	14	16	18	20	24	28	30	36
মিমি		50	80	100	150	200	250	300	350	400	450	500	600	700	750	900
300Lb	এল	8-1/2	11-1/8	12	15-7/8	16-1/2	18	19-3/4	30	33	36	39	45	53	55	68
	d	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1/4	19-1/4	23-1/4	27	29	34-1/2
	এইচ	23	26-3/4	34	45-3/8	52-3/8	59-1/2	৬৮-৫/৮	75-5/8	80-5/8	৮৮	97-3/4	114-1/8	129-1/8	139-1/8	161
	H1	6	8	10	13-1/2	16-1/2	19-1/2	22-3/4	২৫-১/৪	28-1/8	31	34-1/2	41-1/8	47	50-5/8	59-1/4
	D0	10	10	10	14	14	16	18	20	24	24	24	24	24	36	36

আকার	ভিতরে	2	3	4	6	8	10	12	14	16	18	20	24	28	30
মিমি		50	80	100	150	200	250	300	350	400	450	500	600	700	750
400Lb	এল	11-1/2	14	17	19-1/2	23-1/2	26-1/2	30	32-1/2	35-1/2	38-1/2	41-1/2	48-1/2	55	60
	d	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1/4	19-1/4	23-1/4	27	29
	এইচ	23-1/4	27	34-1/4	46-3/8	56-3/8	59-1/2	৬৮-৭/৮	75-3/8	81	89-1/4	98-1/8	115-1/2	130	141
	H1	6	8	10	১৩-৫/৮	16-1/2	19-3/4	23	26	28-3/4	31-1/2	35	41-7/8	51-1/2	60
	D0	10	10	10	14	14	16	18	20	24	24	24	24	36	36

আকার	ভিতরে	2	3	4	6	8	10	12	14	16	18	20	24	28	30
মিমি		50	80	100	150	200	250	300	350	400	450	500	600	700	750
600Lb	এল	11-1/2	14	17	22	26	31	33	35	39	43	47	55	61	65
	d	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1/4	19-1/4	23-1/4	27	29
	এইচ	23-1/4	27	31-1/4	45-3/8	56-3/8	59-1/2	৬৮-৭/৮	75-3/8	83-1/2	91-1/2	100-1/2	118	134	142-2/4
	H1	6	8	10	১৩-৫/৮	16-3/4	20	23-1/4	26	29-1/8	32-3/8	৩৫-৭/৮	42-1/4	49-1/4	52-3/4
	D0	10	10	10	14	14	16	18	20	24	24	24	36	36	36

আকার	ভিতরে	2	3	4	6	8	10	12	14	16	18	20
মিমি		50	80	100	150	200	250	300	350	400	450	500
900Lb	এল	11-1/2	14	17	24	29	33	38	40-1/2	44-1/4	48	52
	d	2	3	4	6	8	10	12	12-3/4	15-1/4	17-1/4	19-1/4
	এইচ	23-1/4	27	34-1/4	45-1/8	56-1/8	59-1/2	77-1/4	79-5/8	৮৭-৩/৮	96-15/16	103-3/8
	H1	6	8	10	১৩-৭/৮	17-1/8	20-1/2	233-3/4	25-9/16	307-1/6	৩৩-৭/৮	37-1/4
	D0	10	10	10	16	16	18	20	24	24	24	36

গেট ভালভ কি?

একটি গেট ভালভকে এমন একটি ভালভ হিসাবে সংজ্ঞায়িত করা যেতে পারে যা একটি গেট বা ওয়েজ টাইপ ডিস্ক ব্যবহার করে এবং ডিস্কটি পাইপিংয়ে তরল প্রবাহ শুরু বা বন্ধ করার জন্য প্রবাহের জন্য লম্বভাবে চলে।

একটি গেট ভালভ হল সবচেয়ে সাধারণ ধরনের ভালভ যে কোন প্রক্রিয়া উদ্ভিদে ব্যবহৃত হয়।এটি একটি লিনিয়ার মোশন ভালভ যা তরল প্রবাহ শুরু বা বন্ধ করতে ব্যবহৃত হয়।পরিষেবাতে, এই ভালভগুলি সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ অবস্থানে থাকে।

গেট ভালভ সম্পূর্ণরূপে খোলা হলে, একটি গেট ভালভের ডিস্ক সম্পূর্ণরূপে প্রবাহ থেকে সরানো হয়।অতএব কার্যত প্রবাহ কোন প্রতিরোধের.এই কারণে খুব সামান্য চাপ ড্রপ যখন তরল একটি গেট ভালভ মাধ্যমে পাস.

সঠিক সিলিং অর্জনের জন্য, যখন ভালভ সম্পূর্ণরূপে বন্ধ থাকে, তখন ডিস্ক এবং আসনগুলির মধ্যে 360° পৃষ্ঠের যোগাযোগ প্রয়োজন।

প্রবাহ নিয়ন্ত্রণ বা থ্রটলিং করার জন্য গেট ভালভ ব্যবহার করা উচিত নয় কারণ সঠিক নিয়ন্ত্রণ সম্ভব নয়।

আংশিকভাবে খোলা ভালভের প্রবাহের উচ্চ বেগ ডিস্ক এবং বসার পৃষ্ঠের ক্ষয় ঘটাতে পারে এবং কম্পন ও শব্দও সৃষ্টি করতে পারে।

ভালভ প্রকার	CS / SS গেট ভালভ - FL / BW
ডিজাইন Std	BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34
আকার পরিসীমা	40 DN থেকে 400 DN [1 1/2” থেকে 16”]
শরীর	[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M]
ছাঁটা	এআইএসআই 410/304/316
আসন / কীলক	13% কোটিইস্পাত / AISI 410 / 304 / 316
নকশা বৈশিষ্ট্য	বোল্টেড বননেট, ওএস এবং ওয়াইটি, এইচডব্লিউ এবং গিয়ার পরিচালিত
prorating	ASME - ক্লাস 150/300/600
মুখোমুখি	ASME B 16.10 / EN 558 -1 / API 6D
সংযোগ শেষ করুন	ফ্ল্যাঞ্জযুক্ত	ASME B16.5, ক্লাস 150/300/600
	বাট ঝালাই	ASME B16.25
পরীক্ষা Std.	BS EN 12266 - 1 [BS 6755-1] / API 598
ঐচ্ছিক	লণ্ঠনের আংটি / নির্দেশক এবং লকিং ডিভাইস / পুনর্নবীকরণযোগ্য আসন / স্টেলাইট হার্ড ফেসিং / জ্যাকেটেড প্রভিশন / আরটিজে ফ্ল্যাঞ্জস / বাই পাস অ্যারেঞ্জমেন্ট / উচ্চতর আকার / বিশেষ এমওসি: অস্টেনিটিক এবং ডুপ্লেক্স স্টেইনলেস স্টিলস

পিএন	ডিএন	আকার (মিমি)
পিএন	ডিএন	এল	ডি	D1	D2	খ	N-φ	এইচ
1.6MPa	25	160	115	85	65	14	4-14	275
	32	180	135	100	78	16	4-18	280
	40	200	145	110	85	16	4-18	330
	50	230	160	125	100	16	4-18	350
	65	290	180	145	120	18	4-18	370
	80	310	195	160	135	20	8-18	400
	100	350	215	180	155	20	8-18	415
	125	400	245	210	185	22	8-18	460
	150	480	280	240	210	24	8-23	510
	200	550	335	295	265	26	12-23	710
	250	650	405	355	320	30	12-25	786
	300	750	460	410	375	30	12-25	925

গেট ভালভের প্রকার

গেট ভালভ শ্রেণীবদ্ধ করার তিনটি উপায় আছে।

ডিস্কের প্রকারভেদ
1. কঠিন টেপার কীলক
2. নমনীয় কীলক
3. স্প্লিট কীলক বা সমান্তরাল ডিস্ক ভালভ
বডি বনেট জয়েন্টের প্রকারভেদ
1. স্ক্রুড বনেট
2. বোল্টেড-বনেট
3. ঢালাই-বনেট
4. প্রেসার-সিল বনেট
স্টেম আন্দোলনের ধরন
1. রাইজিং স্টেম বা OS & Y টাইপ (বাইরে স্টেম এবং স্ক্রু টাইপ)
2. অ-উত্থিত স্টেম প্রকার

বৈশিষ্ট্য:

● ফ্ল্যাট-বটম সিট ঐতিহ্যবাহী গেট ভালভগুলি সাধারণত বাইরের বস্তুর কারণে ভালভের নীচের খাঁজে জমা হয়

যেমন পাথর, কাঠ, সিমেন্ট, কাগজ, ধ্বংসাবশেষ ইত্যাদি, জল দিয়ে পাইপ ফ্লাশ করার পরে।কারণ শক্তভাবে বন্ধ এবং শিথিল গঠন করতে পারে না

ঘটনা, ফ্ল্যাট ডিজাইনের নীচে পাইপের মতো একই ব্যবহার করে নরম-সিলিং গেট ভালভ, ধ্বংসাবশেষ জমা করা সহজ নয়,

তরল প্রবাহ বাধাহীন, পুরো প্যাকেজ আঠালো ভালভ প্লেটটি উচ্চ মানের রাবার দিয়ে তৈরি, পুরো আউটসোর্সিংয়ের মধ্যে, গার্হস্থ্য

প্রথম-শ্রেণীর রাবার ভলকানাইজেশন প্রযুক্তি ভলকানাইজেশনের পরে ভালভ প্লেট তৈরি করে সঠিক জ্যামিতি আকার এবং রাবার নিশ্চিত করতে পারে

এবং নোডুলার কাস্ট আয়রন গেট সংযোগকারী দৃঢ়, পড়ে যাওয়া সহজ নয় এবং ইলাস্টিক মেমরি পছন্দ করা হয়।

● জারা প্রতিরোধী ভালভ বডিটি পাউডার এবং ইপোক্সি রজন দিয়ে আঁকা হয় যাতে ভালভের শরীরের ক্ষয় এবং মরিচা প্রতিরোধ করা যায় এবং

পয়ঃনিষ্কাশন ব্যবস্থায় ব্যবহার করা হবে।

● সহজে ঐতিহ্যবাহী ঢালাই লোহা ভাঙ্গা হয় না.

কাস্ট আয়রন ওয়াটার লগ ফ্ল্যাঞ্জ ক্লাস 150~900 প্লেট গেট ভালভ Pn16 0
