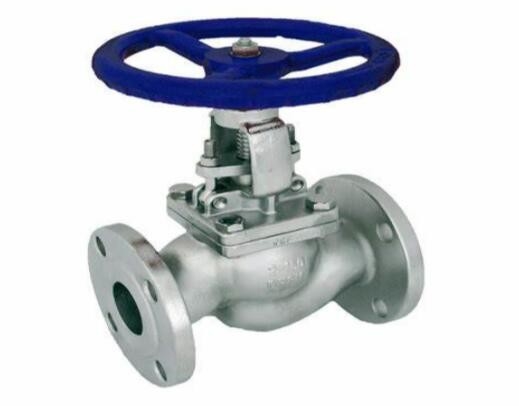

API 598 CF8M ফ্ল্যাঞ্জড গ্লোব ভালভ ডিন 3202 ANSI 150 স্টিল গ্লোব ভালভ

গ্লোব ভালভ

বিস্তারিত
আকার: 100 মিমি
প্রেসার রেটিং: PN100
বডি/বনেট: WCB(GP240GH)
ডিস্ক: WCB(GP240GH)
আসন: 13% কোটি
বাট ঢালাই ফ্ল্যাঞ্জ
বাইরে স্ক্রু এবং জোয়াল
বোল্টেড বনেট

বৈশিষ্ট্য
1. সোজা প্যাটারেন শরীরের নকশা
2. ওএস এবং ওয়াই, স্ক্রু এবং জোয়ালের বাইরে
3. বিবি, বোল্টেড বনেট
4. বনেট সঙ্গে জোয়াল intergral
5. রাইজিং স্টেম এবং হ্যান্ডহুইল
6. লুজ ডিস্ক, প্লাগ বা বলের পছন্দ
7. পুনর্নবীকরণযোগ্য আসন রিং
8. 10″ এবং তার বেশির জন্য ইমপ্যাক্ট হ্যান্ডহুইল
9. অনুভূমিক পরিষেবা
10. Flanged বা বাট জোড় শেষ
11. গিয়ার অপারেটরের সাথে উপলব্ধ

কার্বন ইস্পাত ANSI 300 ধাতব আসন সহ ফ্ল্যাঞ্জড গ্লোব ভালভ।BS 1873-এর জন্য ডিজাইন এবং তৈরি করা হয়েছে, ASME B16.5-এর ফ্ল্যাঞ্জ সহ ASME B16.10-এর মুখোমুখি, EN 12266-1 দ্বারা পরীক্ষা করা হয়েছে।স্টেইনলেস স্টিল চাঙ্গা গ্রাফাইট গ্যাসকেট এবং নমনীয় গ্রাফাইট প্যাকিং।13CR চাঙ্গা আসন এবং ডিস্ক অধিক স্থায়িত্ব এবং পরিধানের জন্য।বাষ্প এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশনের জন্য মহান.গ্লোব ভালভগুলি নিয়মিতভাবে গেট ভালভ বা অন্যান্য ম্যানুয়াল কন্ট্রোল ভালভের উপর ব্যবহার করা হয় যেখানে ব্যবহারকারী প্রবাহ নিয়ন্ত্রণের একটি বৃহত্তর ডিগ্রি অর্জন করতে চায়।শ্যাফ্টটি নিচে নেমে আসার সাথে সাথে এটির নীচে একটি 'গ্লোব শেপ' থাকে যা সিট বন্ধ করার আগে ধীরে ধীরে প্রবাহকে হ্রাস করে।সমস্ত গ্লোব ভালভ পরীক্ষা এবং মিল শংসাপত্রের জন্য গুণমান নিশ্চিত করতে কাস্ট হিট নম্বর সহ আসে।

গ্লোব ভালভের বডি ডিজাইন

গ্লোব ভালভের জন্য তিনটি প্রাথমিক বডি ডিজাইন রয়েছে, যথা..

টি প্যাটার্ন বা জেড-বডি



কোণ প্যাটার্ন


ওয়াই প্যাটার্ন বা ওয়াই-বডি বডি




গ্লোব ভালভের ডিস্ক এবং আসন এবং স্টেম

ডিস্ক..গ্লোব ভালভের জন্য সবচেয়ে সাধারণ ডিস্ক ডিজাইন হল.. বল ডিস্ক, কম্পোজিশন ডিস্ক এবং প্লাগ ডিস্ক।বল ডিস্ক ডিজাইন প্রাথমিকভাবে কম চাপ এবং নিম্ন তাপমাত্রা সিস্টেমে ব্যবহৃত হয়।এটি প্রবাহকে থ্রোটলিং করতে সক্ষম, তবে নীতিগতভাবে এটি প্রবাহ বন্ধ এবং শুরু করার জন্য প্রয়োগ করা হয়।
কম্পোজিশন ডিস্ক ডিজাইনে একটি শক্ত, নন-মেটালিক ইনসার্ট রিং ডিস্কে ব্যবহার করা হয়, যা একটি শক্ত বন্ধ নিশ্চিত করে।
প্লাগ ডিস্ক ডিজাইন বল বা কম্পোজিশন ডিজাইনের চেয়ে ভালো থ্রটলিং প্রদান করে।এগুলি অনেকগুলি বিভিন্ন ডিজাইনে পাওয়া যায় এবং সেগুলি সমস্ত লম্বা এবং টেপারড।

আসন..গ্লোব ভালভ আসনগুলি ভালভ বডিতে একত্রিত বা স্ক্রু করা হয়।অনেক গ্লোব ভালভের বনেটের ভিতরে ব্যাকসিট আছে।পিছনের আসনগুলি স্টেম এবং বনেটের মধ্যে একটি সীলমোহর প্রদান করে এবং ভালভটি সম্পূর্ণরূপে খোলা থাকলে সিস্টেমের চাপকে ভালভ প্যাকিংয়ের বিরুদ্ধে তৈরি হতে বাধা দেয়।পিছনের আসনগুলি প্রায়শই গ্লোব ভালভগুলিতে প্রয়োগ করা হয়।

কান্ড..গ্লোব ভালভ ডিস্ক এবং স্টেম সংযোগের জন্য দুটি পদ্ধতি ব্যবহার করে। টি-স্লট এবং ডিস্ক নাট নির্মাণ।টি-স্লট ডিজাইনে, ডিস্কটি স্টেমের উপর স্লাইড করে, যখন ডিস্ক নাটের ডিজাইনে, ডিস্কটি স্টেমের মধ্যে স্ক্রু করা হয়।
