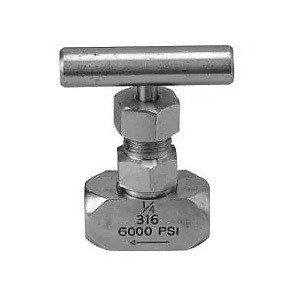

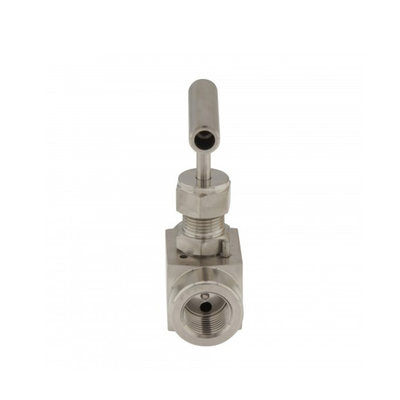

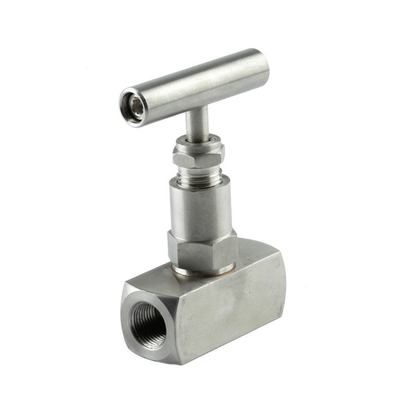

উচ্চ চাপ ফ্ল্যাঞ্জড গ্লোব ভালভ স্ক্রুড বনেট নিডেল ভালভ SS316 CF8M

উচ্চ চাপের ফ্ল্যাঞ্জড গ্লোব ভালভ, SS316 CF8M দ্বারা তৈরি স্ক্রুড বনেট নিডেল ভালভ

সুই ভালভ কাজ:

সূঁচের ভালভ একটি টেপারড প্রান্ত দিয়ে একটি ছিদ্র খুলে এবং বন্ধ করে যা একটি হ্যান্ডেলের ঘূর্ণনের সাহায্যে উঠা এবং নিচু করে।চিত্র 2 একটি সুই ভালভ ক্রস বিভাগীয় দৃশ্য, নকশা এবং উপাদানগুলি দেখায়।হ্যান্ডেল (A) প্লাঞ্জারের সাথে সংযুক্ত, একে স্টেম (F)ও বলা হয়।আপনি যখন হ্যান্ডেলটি ঘুরান, প্লাঞ্জারটি থ্রেড (C) এর উপর ভিত্তি করে উপরে বা নীচে চলে যায়।লকিং বাদাম (B) এটিকে সম্পূর্ণরূপে খুলতে বাধা দেয়।প্লাঞ্জারটি নিচের দিকে নামার সাথে সাথে টেপারড পয়েন্টেড এন্ড (I) ভালভ সিটের সংস্পর্শে আসে যাতে ছিদ্র (H) সম্পূর্ণরূপে সিল করা যায়।প্রায়ই, ভালভ সীট এছাড়াও tapered হয়.ইনপুট এবং আউটপুটে পোর্ট সংযোগ (G) এর মাধ্যমে এটিকে পাইপ বা পায়ের পাতার মোজাবিশেষের সাথে সংযুক্ত করার জন্য বিভিন্ন বিকল্প এবং আকার উপলব্ধ রয়েছে।বনেট (D) ভালভ হাউজিং (E) এর সাথে সংযুক্ত, যা পিতল বা স্টেইনলেস স্টিলের মতো বিভিন্ন উপকরণ দিয়ে তৈরি করা যেতে পারে।

থ্রেডগুলির উপর ভিত্তি করে, আপনি প্রবাহের হারকে সঠিকভাবে নিয়ন্ত্রণ করতে ভালভ সিট থেকে দূরে প্লাঞ্জারের টেপারড প্রান্তটি খুব নিখুঁতভাবে সনাক্ত করতে পারেন।অতএব, প্লাঞ্জার অবস্থান পরিবর্তন করে আপনি সর্বাধিক এবং শূন্যের মধ্যে প্রবাহের হার নিয়ন্ত্রণ করবেন।

বিভিন্ন ধরনের সুই ভালভ:

একটি ম্যানুয়ালি চালিত থ্রেডেড সুই ভালভ (উপরে বর্ণিত) হল সবচেয়ে সাধারণ ধরনের সুই ভালভ।যাইহোক, দুটি অতিরিক্ত রূপ হল: মোটর চালিত এবং কোণ।

• মোটর চালিত নিডেল ভালভ: এই সুই ভালভগুলির ম্যানুয়াল অপারেশনের জন্য কোনও হ্যান্ডেল নেই, তবে এর পরিবর্তে প্লাঞ্জারের সাথে সংযোগ করতে এবং চালু করতে একটি বৈদ্যুতিক বা বায়ুসংক্রান্ত অ্যাকুয়েটর ব্যবহার করুন।এগুলি দূরবর্তীভাবে নিয়ন্ত্রিত হতে পারে, একটি বন্ধ লুপ সিস্টেমে ব্যবহার করা যেতে পারে এবং/অথবা দূরবর্তীভাবে প্রবাহের হার সঠিকভাবে নিয়ন্ত্রণ করতে একটি টাইমার লাগানো যেতে পারে।
• কোণ সুচ ভালভ: এই সুই ভালভ ইন-লাইনের পরিবর্তে খাঁড়ি থেকে আউটপুটকে 90 ডিগ্রি ঘুরিয়ে দেয়।একই অপারেশন ধারণা প্রযোজ্য, কিন্তু 90-ডিগ্রী কোণ আরও ভাল সিস্টেম ইন্টিগ্রেশনের জন্য অনুমতি দিতে পারে।চিত্র 3 একটি কোণ সুই ভালভ একটি উদাহরণ দেখায়.

সুই ভালভ নির্বাচন:

একটি সুই ভালভ নির্বাচন করার সময়, চারটি প্রধান বৈশিষ্ট্য এবং/অথবা প্রয়োগের প্রয়োজনীয়তাগুলি বিবেচনায় নেওয়া দরকার: উপাদান, চাপ, আকার এবং তাপমাত্রা।

উপাদান

সুই ভালভ এর হাউজিং উপাদান (চিত্র 2 কলআউট E) অ্যাপ্লিকেশন অনুযায়ী নির্দিষ্ট করা হয়.সবচেয়ে সাধারণ ভালভ হাউজিং উপকরণ হল পিতল এবং স্টেইনলেস স্টীল তাদের রাসায়নিক প্রতিরোধের পরিসরের কারণে, তবে, বিশেষ অ্যাপ্লিকেশনের জন্য উপলব্ধ অন্যান্য উপকরণও রয়েছে।

সুই ভালভ অ্যাপ্লিকেশন:

বেশিরভাগ ধ্রুবক চাপ পাম্প গভর্নরদের পাম্প স্রাব চাপের ওঠানামার প্রভাব কমাতে সুই ভালভ থাকে।স্বয়ংক্রিয় দহন নিয়ন্ত্রণ ব্যবস্থার কিছু উপাদানেও সুই ভালভ ব্যবহার করা হয় যেখানে খুব সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ প্রয়োজন।

সুই ভালভ বডি ডিজাইন

সুই ভালভের জন্য এক ধরণের বডি ডিজাইন হল বার স্টক বডি।বার স্টক বডিগুলি সাধারণ, এবং, গ্লোব প্রকারে, স্টেমের মধ্যে একটি বল ঘূর্ণায়মান, ক্ষতি ছাড়াই বসার জন্য প্রয়োজনীয় ঘূর্ণন প্রদান করে।

সুই ভালভগুলি প্রায়শই মিটারিং ভালভ হিসাবে ব্যবহৃত হয়।মিটারিং ভালভ অত্যন্ত সূক্ষ্ম প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।পাতলা ডিস্ক বা ছিদ্র রৈখিক প্রবাহ বৈশিষ্ট্যের জন্য অনুমতি দেয়।অতএব, হ্যান্ডহুইল বাঁকগুলির সংখ্যা সরাসরি প্রবাহের পরিমাণের সাথে সম্পর্কিত হতে পারে।একটি সাধারণ মিটারিং ভালভের একটি স্টেম থাকে যার প্রতি ইঞ্চিতে 40টি থ্রেড থাকে।

নিডেল ভালভ সাধারণত স্টেম প্যাকিংয়ের দুটি শৈলীর একটি ব্যবহার করে: TFE ব্যাকিং রিং সহ একটি ও-রিং বা একটি TFE প্যাকিং সিলিন্ডার।সুই ভালভ প্রায়ই রক্ষণাবেক্ষণের সহজতার জন্য প্রতিস্থাপনযোগ্য আসন দিয়ে সজ্জিত করা হয়।
