টোব স্টিল গ্রুপ চীন
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | TOBO |
| সাক্ষ্যদান: | CE,ISO |
| মডেল নম্বার: | / |
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | 1-100USD |
| প্যাকেজিং বিবরণ: | অভ্যন্তরীণ প্যাকেজ: প্লাস্টিকের ব্যাগ সিল করা প্যাকেজ বাইরের প্যাকেজ: |
| ডেলিভারি সময়: | 3-8 দিন |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | 1000 পিসি/দিন |
| ভালভ প্রকার: | স্টেইনলেস স্টীল গ্লোব ভালভ | পরীক্ষামূলক: | GB/T 26480 এর সাথে মানানসই |
|---|---|---|---|
| নামমাত্র চাপ: | 1.6MPa, 2.5MPa, 4MPa, 6.4MPa | উপযুক্ত মাধ্যম: | জল, বাষ্প, তেল, ইত্যাদি |
| উপযুক্ত তাপমাত্রা: | ≤150℃ | মুখোমুখি: | GB/T 12221 এর সাথে মানানসই |
| আকার: | DN25~DN300 | ভালভ স্টেম: | 304 |
| লক্ষণীয় করা: | স্ট্রেইট বডি এসএস গ্লোব ভালভ,রাইজিং স্টেম এসএস গ্লোব ভালভ,মেটাল সিল স্টেইনলেস স্টিল গ্লোব ভালভ |
||

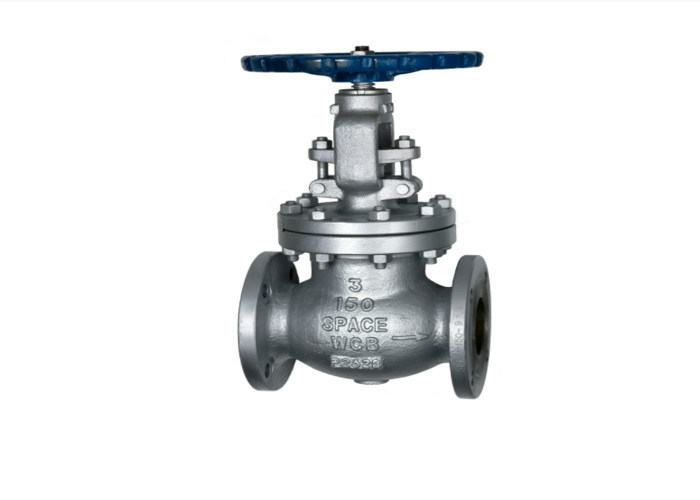

স্টেইনলেস স্টিল গ্লোব ভালভ স্ট্রেইট বডি ডিন গ্লোব ভালভ মেটাল সিল DN300 বোল্টেড বনেট রাইজিং স্টেম সহ
1. মান
| ডিজাইন স্ট্যান্ডার্ড | DIN3356 |
| মুখোমুখি | DIN3202 |
| ফ্ল্যাঞ্জ শেষ | DIN2543-2545 |
| পরীক্ষা ও পরিদর্শন | DIN3230 |
2. গ্লোব ভালভ বৈশিষ্ট্য
বোল্টেড বনেট: বাইরের স্ক্রু এবং জোয়াল: ক্রমবর্ধমান ডালপালা: ধাতব বসার পৃষ্ঠ
3. বডি এবং বনেট সংযোগ
বোল্টেড বনেট;
চাপ সীল বনেট নকশা.
4. বনেট গ্যাসকেট শৈলী
স্টেইনলেস স্টীল + নমনীয় গ্রাফাইট আহত গ্যাসকেট;
5. প্যাকিং সীল
স্বাভাবিক হিসাবে, নমনীয় গ্রাফাইট উপাদান প্যাকিং জন্য ব্যবহার করা হয়.গ্রাহক দ্বারা অনুরোধ করা হলে PTFE বা সম্মিলিত প্যাকিং উপাদানও ব্যবহার করা যেতে পারে।
6. স্টেম ডিজাইন
স্টেমটি অবিচ্ছেদ্য নকল নকশার।স্টেমের ন্যূনতম ব্যাস মানক প্রয়োজন অনুযায়ী হবে।
7. ব্যাকসিট ডিজাইন
সমস্ত গ্লোব ভালভের পিছনের সিটের নকশা রয়েছে।বেশিরভাগ ক্ষেত্রে, কার্বন ইস্পাত গ্লোব ভালভ একটি পুনর্নবীকরণযোগ্য ব্যাকসিটের সাথে লাগানো হয়।স্টেইনলেস স্টিলের গ্লোব ভালভের জন্য, ব্যাকসিটটি সরাসরি বনেটে মেশিন করা হয় বা ঢালাইয়ের পরে মেশিন করা হয়।যখন গ্লোব ভালভ সম্পূর্ণরূপে খোলা অবস্থানে থাকে, তখন ব্যাকসিটের সিল করা খুব নির্ভরযোগ্য হতে পারে।
8. আসন
কার্বন ইস্পাত গ্লোব ভালভের জন্য, আসনটি সাধারণত নকল ইস্পাত হয়।সীটের সিলিং পৃষ্ঠটি গ্রাহকের দ্বারা নির্দিষ্ট করা শক্ত খাদ দিয়ে স্প্রে ঢালাই করা হয়।স্টেইনলেস স্টীল গ্লোব ভালভের জন্য, অবিচ্ছেদ্য সীট সাধারণত গৃহীত হয়, বা সরাসরি অবিচ্ছেদ্যভাবে শক্ত খাদ জোড় করার জন্য।গ্রাহকের অনুরোধ করা হলে স্টেইনলেস স্টীল গ্লোব ভালভের জন্য থ্রেডেড বা সিটের উপর ঢালাই করা ঐচ্ছিক।
9. স্টেম বাদাম
সাধারণত, স্টেম বাদাম ASTM A439 D2 দিয়ে তৈরি।গ্রাহকের দ্বারা অনুরোধ করা হলে এটি তামার মিত্র দিয়েও তৈরি করা যেতে পারে।
10. অপারেশন
বেশিরভাগ ক্ষেত্রে, হ্যান্ডহুইল এবং গিয়ারবক্স সাধারণত গ্লোব ভালভ অপারেশনের জন্য ব্যবহৃত হয়।গ্রাহকদের অনুরোধ করা হলে চেইন হুইল এবং বৈদ্যুতিক অ্যাকুয়েটর গ্লোব ভালভ অপারেশনের জন্যও ব্যবহার করা যেতে পারে।
11. অন্যান্য গ্লোব ভালভ
সাধারণ গ্লোব ভালভ ছাড়াও, আমরা ক্রায়োজেনিক গ্লোব ভালভ, বেলো সিলড গ্লোব ভালভ, জ্যাকেটেড গ্লোব ভালভ ইত্যাদিও তৈরি করি।
| ভালভ প্রকার: স্টেইনলেস স্টীল গ্লোব ভালভ |
| সংযোগের ধরন: ফ্ল্যাঞ্জ |
| আকার: DN25~DN300 |
| নামমাত্র চাপ: 1.6MPa, 2.5MPa, 4MPa, 6.4MPa |
|
উপাদান: ভালভ বডি/বনেট:CF8; ভালভ স্টেম:304; স্ক্রু বাদাম: অ্যালুমিনিয়াম ব্রোঞ্জ; |
| উপযুক্ত মাধ্যম: জল, বাষ্প, তেল, ইত্যাদি |
| উপযুক্ত তাপমাত্রা:≤150℃ |
| ডিজাইন এবং উত্পাদন: GB/T 12235 এর সাথে সামঞ্জস্যপূর্ণ |
| মুখোমুখি: GB/T 12221-এর সাথে সামঞ্জস্যপূর্ণ |
| ফ্ল্যাঞ্জ সংযোগ: JB/T 179.1 এর সাথে সামঞ্জস্যপূর্ণ |
| পরীক্ষা: GB/T 26480-এর সাথে মানানসই |
| পিএন | ডিএন | আকার (মিমি) | ||||||
| এল | ডি | D1 | D2 | খ | N-φ | এইচ | ||
| 1.6MPa | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 370 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 400 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-23 | 710 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 786 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 925 | |
| অংশের নাম | উপাদান | |||
| CS/ট্রিম 1 | CS/ট্রিম 8 | CS/ট্রিম 5 | ||
| 1 | শরীর | WCB+13CR | WCB+STL | WCB+STL |
| 2 | ডিস্ক | WCB+13CR | WCB+13CR | WCB+STL |
| 3 | কান্ড | ASTM A182 F6a | ||
| 4 | বাদাম | A194 2H | ||
| 5 | বোল্ট | A193 B7 | ||
| 6 | গ্যাসকেট | এসএস সর্পিল ক্ষত W/গ্রাফাইট, বা SS সর্পিল ক্ষত W/ PTFE, বা রিইনফোর্সড PTFE | ||
| 7 | শিরাবরণ | A216-WCB | A216-WCB | A216-WCB |
| 8 | মোড়ক | ব্রেইডেড গ্রাফাইট বা রিফর্মড গ্রাফাইট রিং বা PTFE | ||
| 9 | গ্রন্থি | ASTM A182 F6a | ||
| 10 | গ্ল্যান্ড ফ্ল্যাঞ্জ | A216-WCB | ||
| 11 | স্টেম বাদাম | কপার অ্যালয় বা A439 D2 | ||
| 12 | হাতের চাকা | নমনীয় আয়রন বা কার্বন ইস্পাত | ||
