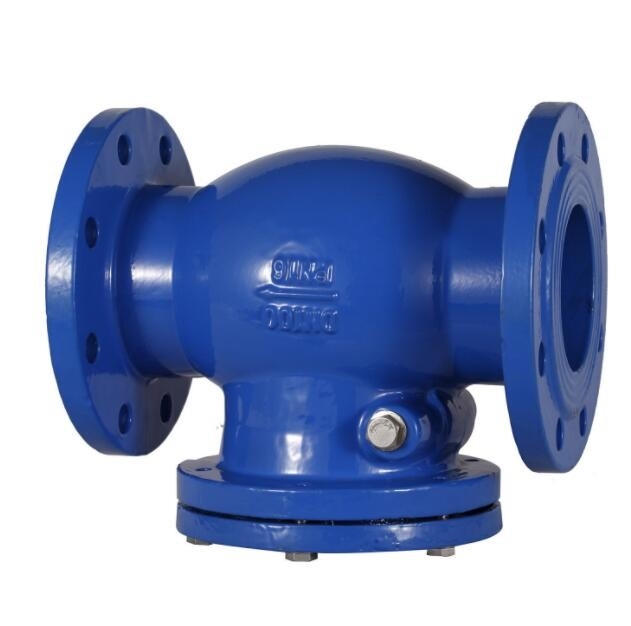

এপিআই সিই ফ্যাক্টরি হট সেল সুইং লিফ্ট ফ্ল্যাঞ্জ স্টিল চেক ভালভ জল তেল গ্যাসের জন্য

এপিআই সিই ফ্যাক্টরি হট সেল সুইং লিফ্ট ফ্ল্যাঞ্জ স্টিল চেক ভালভ জল তেল গ্যাসের জন্য

নামমাত্র ব্যাস: Ø50-Ø200 (2”-8”)

সর্বাধিক কাজের তাপমাত্রা: 80℃ (176℉)
সর্বাধিক কাজের চাপ: 16 বার (230 psi)
বডি: কাস্ট আয়রন (GG25)
আবরণ: ইপক্সি পাউডার
মাত্রা: DIN 3202/2-F6
ফ্ল্যাঞ্জের মাত্রা: DIN 2501 (ফ্ল্যাঞ্জ) TS ISO 7005-2
মানদণ্ড:
নকশা এবং উত্পাদন:EN 1868
মুখোমুখি: DIN 3202
ফ্ল্যাঞ্জযুক্ত প্রান্ত: EN 1092-1
পরিদর্শন এবং পরীক্ষা: EN 12266-1

একটি সিস্টেমের মধ্য দিয়ে যাওয়া তরলের চাপ ভালভটি খুলে দেয়, যখন প্রবাহের যে কোনও বিপরীতমুখী ভালভটি বন্ধ করে দেয়।সঠিক অপারেশন চেক ভালভ প্রক্রিয়া ধরনের উপর নির্ভর করে পরিবর্তিত হবে.চেক ভালভের সবচেয়ে সাধারণ প্রকারগুলি হল সুইং, লিফট (পিস্টন এবং বল), বাটারফ্লাই, স্টপ এবং টিল্টিং-ডিস্ক।


স্পেসিফিকেশন:


মানদণ্ড:


চেক ভালভের প্রকারভেদ

সুইং চেক ভালভ
একটি মৌলিক সুইং চেক ভালভ একটি ভালভ বডি, একটি বনেট এবং একটি ডিস্ক নিয়ে গঠিত যা একটি কব্জায় সংযুক্ত থাকে।সামনের দিকে প্রবাহের অনুমতি দেওয়ার জন্য ডিস্কটি ভালভ-সিট থেকে দূরে সুইং করে এবং ব্যাকফ্লো প্রতিরোধ করার জন্য আপস্ট্রিম প্রবাহ বন্ধ হলে ভালভ-সিটে ফিরে আসে।

একটি সুইং টাইপ চেক ভালভের ডিস্কটি সম্পূর্ণরূপে খোলে বা বন্ধ হওয়ার কারণে এটি অনির্দেশিত হয়।বিভিন্ন অ্যাপ্লিকেশনের প্রয়োজনীয়তা মেটাতে অনেক ডিস্ক এবং সিট ডিজাইন পাওয়া যায়।ভালভ সম্পূর্ণ, বাধাহীন প্রবাহের অনুমতি দেয় এবং চাপ কমে যাওয়ার সাথে সাথে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।ব্যাকফ্লো প্রতিরোধ করার জন্য এই ভালভগুলি সম্পূর্ণরূপে বন্ধ হয়ে যায় যখন প্রবাহ শূন্যে পৌঁছায়।ভালভের মধ্যে টার্বুলেন্স এবং প্রেসার ড্রপ খুব কম।


উত্তোলন চেক ভালভ
একটি লিফট-চেক ভালভের সিট ডিজাইন গ্লোব ভালভের মতো।ডিস্ক সাধারণত পিস্টন বা বলের আকারে থাকে।

লিফ্ট চেক ভালভগুলি উচ্চ-চাপ পরিষেবার জন্য বিশেষভাবে উপযুক্ত যেখানে প্রবাহের বেগ বেশি।লিফট চেক ভালভগুলিতে, ডিস্কটি সঠিকভাবে নির্দেশিত এবং ড্যাশপটে পুরোপুরি ফিট করে।ঊর্ধ্বমুখী প্রবাহ সহ অনুভূমিক বা উল্লম্ব পাইপ-লাইনে ইনস্টলেশনের জন্য উত্তোলন চেক ভালভগুলি উপযুক্ত।

উত্তোলনের জন্য প্রবাহ চেক ভালভগুলি সর্বদা আসনের নীচে প্রবেশ করতে হবে।প্রবাহ প্রবেশ করার সাথে সাথে ঊর্ধ্বমুখী প্রবাহের চাপে পিস্টন বা বলটি আসন থেকে গাইডের মধ্যে উত্থিত হয়।যখন প্রবাহ থেমে যায় বা বিপরীত হয়ে যায়, তখন পিস্টন বা বলটি ব্যাকফ্লো এবং মাধ্যাকর্ষণ উভয় দ্বারা ভালভের সিটে বাধ্য হয়।




বৈশিষ্ট্য:

1. আকারে ছোট, ওজনে হালকা, গঠনে কম্প্যাক্ট, রক্ষণাবেক্ষণ সহজ।
2. জোড়া ভালভ প্লেটের প্রতিটিতে দুটি টর্শন স্প্রিং ব্যবহার করা হয়, যা প্লেটগুলিকে দ্রুত বন্ধ করে দেয়
এবং স্বয়ংক্রিয়ভাবে।
3. দ্রুত-ক্লোজ অ্যাকশন মাঝারিটিকে পিছনে প্রবাহিত হতে বাধা দেয় এবং জলের হাতুড়ি প্রভাব দূর করে।
4. ছোট শরীরের গঠন দৈর্ঘ্য এবং ভাল অনমনীয়তা.
5. এই ভালভ শক্তভাবে সিল করা হয়, চাপ জল পরীক্ষা অধীনে ফুটো ছাড়া.
6. নিরাপদ এবং অপারেশনে নির্ভরযোগ্য, উচ্চ হস্তক্ষেপ-প্রতিরোধ।
