উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | TOBO |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | / |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসিএস |
---|---|
মূল্য: | negotiable |
প্যাকেজিং বিবরণ: | ভালভগুলি প্লাস্টিকের বাবল শীটে এবং পাতলা পাতলা কাঠের বাক্সে মোড়ানো হয় |
ডেলিভারি সময়: | 15 কার্যদিবস |
পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | 10000 পিসি/মাস |
অ্যাকচুয়েটর টাইপ: | ম্যানুয়াল, বায়ুসংক্রান্ত, বৈদ্যুতিক | আবেদন: | তেল, গ্যাস, জল, রাসায়নিক |
---|---|---|---|
সনদপত্র: | ISO9001, CE, API | সংযোগ টাইপ: | থ্রেডেড, ফ্ল্যাঞ্জড, ঝালাই |
ডিজাইন স্ট্যান্ডার্ড: | API, ANSI, DIN, JIS, BS | সংযোগ শেষ করুন: | থ্রেডেড, ফ্ল্যাঞ্জড, ঝালাই |
উপাদান: | মরিচা রোধক স্পাত | অপারেশন টাইপ: | ম্যানুয়াল, বায়ুসংক্রান্ত, বৈদ্যুতিক |
চাপ রেটিং: | ব্যক্তিগতকৃত | আসনের ধরন: | নরম আসন, ধাতব আসন |
আকার: | ব্যক্তিগতকৃত | সারফেস ট্রিটমেন্ট: | পালিশ, বালি বিস্ফোরিত |
তাপমাত্রা সীমা: | ব্যক্তিগতকৃত | ভালভ প্রকার: | গেট ভালভ |
লক্ষণীয় করা: | স্টেইনলেস স্টীল থ্রেডেড গেট ভালভ,Pn10 গ্যাস গেট ভালভ,DN1200 স্টেইনলেস স্টীল গেট ভালভ |

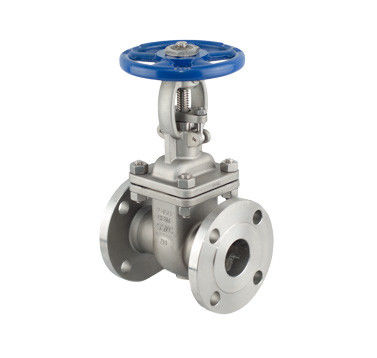

DN40-DN1200 গ্যাস জন্য গেট ভালভ উচ্চ মানের স্টেইনলেস স্টীল Pn16 Pn10 Z41 গেট ভালভ
পণ্যের পরামিতি | ||||
রঙঃ | নীল কাস্টমাইজড | অপারেশন তাপমাত্রাঃ | ০-১০০°সি | |
প্রকারঃ | গেট ভ্যালভ | পরীক্ষাঃ | ১০০% ফুটো পরীক্ষা | |
প্রযোজ্য মাধ্যমঃ | স্বচ্ছ পানি বা পানির মতো মাধ্যম | চাপের রেটিংঃ | PN16 | |
আকারঃ | DN50-DN2000 | এমওকিউঃ | 10 |
ঢালাই ইস্পাত গেট ভালভ ক্লাস 150 ~ 1500LB কাস্ট স্টীল গেট ভালভ নমনীয় উইজ গেট ভালভ,সলিড উইজ গেট ভালভ বোল্টযুক্ত বোনাট,থ্রেডযুক্ত বা ঝালাই করা সিট রিং,পুনর্নবীকরণযোগ্য সিট রিং উপাদানঃ এএসটিএম A216 WCB,A217 WC6,A351 CF8,A351 CF8M,A351 CF3,A351 CF3M,A351 CN7M
মানদণ্ডের সম্মতি ডিজাইন ও উৎপাদনঃANSIB16।34এপিআই ৬০০ এপিআই ৬ডি, এপিআই ৬০৩, বিএস ১৪১৪ মুখোমুখি ((শেষ থেকে শেষ):ANSIB16.10এপিআই ৬ডি এএনএসআইবি-১৬-এর সাথে ২-২৪ ইঞ্চি সংযোগ।5,22",26"~36" থেকে MSS-SP-44 থেকে API605 এর অনুরোধে পরীক্ষা ও পরিদর্শনঃ API598,API6D বিট ওয়েল্ড শেষঃ ANSIB162।5
এ.অ্যান্টি-ফ্রিকশন বল থ্রাস্ট লেয়ারঃসুগম অপারেশন নিশ্চিত করার জন্য জোড়া অংশগুলির মধ্যে ঘর্ষণ হ্রাস করে বি.গ্রাব স্ক্রুঃহাবুটে জোয়ালের বাদামকে সংরক্ষণ করে সি.গ্রীস স্তনবৃন্তঃপার্টিং অংশগুলিতে লুব্রিকেন্ট সরবরাহ করে
ক্লাস 150 পাউন্ড ~ 1500 পাউন্ড কাস্ট স্টীল গেট ভালভ
|
পাতা মূলশব্দ: কাস্ট স্টিল গেট ভালভ, কিল গেট ভালভ, নমনীয় কিল গেট ভালভ, সলিড কিল গেট ভালভ, পুনর্নবীকরণযোগ্য আসন রিং
গেট ভালভযখন তরল এবং ন্যূনতম প্রবাহের সীমাবদ্ধতার একটি সরল লাইন প্রবাহ প্রয়োজন হয় তখন ব্যবহার করা হয়।বা ভালভ মাধ্যমে তরল পূর্ণ প্রবাহ অনুমতি. গেটটি সাধারণত ক্লি আকারের হয়। যখন ভালভটি উন্মুক্ত থাকে, তখন গেটটি ভালভের ক্যাপনে পুরোপুরি টানা হয়। এটি ভালভের মধ্য দিয়ে প্রবাহের পথটি কোনও প্রবাহের সীমাবদ্ধতা ছাড়াই পুরোপুরি উন্মুক্ত করে।অতএব, ভালভের মধ্য দিয়ে চাপ কম বা কোনও চাপ বা প্রবাহের সীমাবদ্ধতা নেই।
গেট ভালভ ভলিউম স্ট্রোটলিংয়ের জন্য উপযুক্ত নয়।প্রবাহ নিয়ন্ত্রণ ভালভ এর নকশা কারণে কঠিন এবং একটি আংশিক খোলা গেট বিরুদ্ধে ধাক্কা তরল প্রবাহ ভালভ ব্যাপক ক্ষতি হতে পারেনির্মাতার দ্বারা বিশেষভাবে অনুমোদিত ব্যতীত, গেট ভালভগুলি গ্লোটিংয়ের জন্য ব্যবহার করা উচিত নয়।
আকারঃ | DN50 ~ DN1200 | চাপ: | PN 16, PN 10 |
---|---|---|---|
দৈর্ঘ্যঃ | DIN F4 / F5 / BS5163A / AWWA C509 C515 MJ / JIS | তাপমাত্রাঃ | -২০ ~ ১২০ সি |
শরীর: | নমনীয় লোহা GGG40, DI GGG 50, ঢালাই লোহা GG25 | উইজ: | ইপিডিএম / এনবিআর লোহার লেপ |
ফ্ল্যাঞ্জ: | DIN 3352, JIS 10 K, EN 7005 ।2 | পরীক্ষাঃ | পরীক্ষার শক্তি 2.4Mpa দ্বারা |
হাই লাইট: |
স্থিতিস্থাপক আসন গেট ভালভ,ফ্ল্যাঞ্জযুক্ত গেট ভ্যালভ |
প্রসারিত স্টেম অ্যান্টি-কোরোসিওন রুগেডাইজেশন স্থিতিস্থাপক বসানো গেট ভালভ সঙ্গে পৃষ্ঠ বক্স
এ. স্টেম সিলিং
তিনটি স্বাধীন স্টেম সিলিং তিনগুণ নিরাপত্তা প্রদান করেঃ
• একটি এনবিআর উইপার রিং বাইরের থেকে ময়লা থেকে রক্ষা করে।
• ৪ টি এনবিআর ও-রিং সহ একটি পলিয়ামাইড লেয়ার গ্যালভানিক ক্ষয় থেকে রক্ষা করে।
• একটি ইপিডিএম রাবার ম্যানচেট সিলিং প্রবাহের প্রধান জলবাহী সিলিং হিসাবে কাজ করে।
B. শরীর/হাবুটের সংযোগ
ভ্যালভের দেহ এবং ক্যাপের অনন্য সমাবেশ একটি দীর্ঘস্থায়ী tightness নিশ্চিত করেঃ
• একটি বৃত্তাকার রাবার ক্যাপ গ্যাসকেট ভ্যালভ ক্যাপের একটি অভ্যন্তরে ফিট করে যা এটিকে বাধা দেয়
চাপের ঢেউয়ের কারণে উড়ে যাওয়া থেকে।
• স্টেইনলেস স্টীল ক্যাপ বোল্টগুলি ভালভ ক্যাপের মধ্যে প্রতিরোধকভাবে ডুবে গেছে, ঘিরে রয়েছে
এইভাবে ক্ষয় ঝুঁকি নেই
যেহেতু বোল্টগুলি মাটি বা মাটির সংস্পর্শে আসে না।
C. ক্লিজ বাদাম
স্থির, ইন্টিগ্রেটেড ক্লিজ বাদামের ফলে চলনশীল ভালভ অংশের সংখ্যা হ্রাস পায়
ক্ষয় এবং ত্রুটির ঝুঁকি হ্রাস করা।
অপ্টিম কম্প্যাটিবিলিটি প্রদানকারী তৈলাক্তকরণ ক্ষমতা সহ desincification প্রতিরোধী ব্রাস
স্টেইনলেস স্টীল স্টেম দিয়ে।
D. ভলকানাইজড কিল
নমনীয় লোহা কোর পানীয় জল অনুমোদিত EPDM রাবার সঙ্গে সম্পূর্ণরূপে vulcanized হয়
অভ্যন্তরীণ ও বাহ্যিকভাবে।
কোন লোহা অংশ মাধ্যম এবং চমৎকার রাবার vulcanization এক্সপোজ করা হয়
গামার নিচে ক্রলিং জারা প্রতিরোধ করে।
কিল এবং ভালভ শরীরের গাইড একটি অভিন্ন বন্ধ নিশ্চিত
উচ্চ চাপ।
নিরাপদ অপারেশন নিশ্চিত করা হয়, কারণ গাইডগুলি স্টেমের অতিরিক্ত বোঝা প্রতিরোধ করে।
কিল একটি বড় মাধ্যমে গর্ত আছে এবং কোর মধ্যে কোন hollows আছে, স্থবির
পানি বা অমেধ্য জমা হয়ে দূষণ সৃষ্টি করতে পারে না।
ডিজাইন বৈশিষ্ট্যঃ
স্পিন্ডলস গ্যাসকেটস-ও-রিং - DY THREAD - চাপের অধীনে প্রতিস্থাপনযোগ্য।
রেইনলেস স্টীল স্পিন্ডল রোলড থ্রেড এবং বিয়ারিং সহ।
প্রতিস্থাপনযোগ্য স্পিন্ডল বাদামের সাথে মোট সুফ্র্যাক্স গামযুক্ত কিল।
পুরো গর্তের সাথে গেট ভালভ।
সমস্ত অংশ জারা থেকে সুরক্ষিত।
WRAS অনুমোদিত EPDM সহ EN 1074-1 এবং 2 / EN 1171 অনুযায়ী স্থিতিস্থাপক বসানো গেট ভালভ
রাবারের অংশ।
জিজেএস-৫০০-৭ (জিজিজি-৫০) এর দেহ এবং ক্যাপ। ফিক্সড ক্যাপ নট সহ নমনীয় লোহার কিল।
সম্পূর্ণরূপে ইপিডিএম রাবার দিয়ে ভলকানাইজড। স্টেইনলেস স্টিলের স্টেম ন্যূনতম 13% Cr রোলড থ্রেড সহ
এবং কিল স্টপ রিং.
নাইলন লেয়ারে 4 টি ও-রিং, একটি ইপিডিএম রাবার ম্যানচেট এবং একটি এনবিআর দিয়ে স্টেম সিলিং
উইপার রিং। একটি গ্রুভ মধ্যে EPDM ক্যাপ গ্যাসলেট, counter-sunk ক্যাপ bolts দ্বারা ঘিরে
ক্যাপ গ্যাসকেট এবং গরম গলিত দিয়ে সিল করা হয়। EPDM এর "ইউরো" সিলিং রিং দিয়ে সজ্জিত সকেট
রাবার।
ইপোক্সি লেপ DIN 30677-2 এবং GSK নির্দেশিকা - অভ্যন্তরীণ এবং বাহ্যিকভাবে।
ভালভ গেট বা বন্ধ সদস্য সাধারণত ঢালাই লোহা উপাদান থেকে তৈরি একটি কুঁড়ি আকারে হয়
যাতে উচ্চ চাপ এবং উচ্চ প্রবাহের অ্যাপ্লিকেশনের জন্য উপযুক্ত হতে পারে।
একটি স্থিতিস্থাপক আসন গেট ভালভ, ভালভ ক্লিজের বাইরের পৃষ্ঠ একটি ইলাস্টোমারিক সঙ্গে আবৃত করা হয়
উচ্চতর অপারেটিং চাপেও একটি বুদবুদ-শক্ত সিলিং সরবরাহ করার জন্য উপাদান।
ভালভ কুঁজ একটি গহ্বর স্টেম ঘুরিয়ে কাজ করা হয় যাতে এগিয়ে বা ভালভ প্রত্যাহার
ভালভ হাউজিং এর ওয়াটারওয়ে মধ্যে wedge.
ভালভ বন্ধ করার পর, প্রান্ত উপর স্থিতিস্থাপক উপাদান অভ্যন্তরীণ সঙ্গে একটি বুদবুদ-শক্ত সীল গঠন
ভ্যালভের শরীরের পৃষ্ঠ। ভ্যালভ অপারেটিং সিস্টেমে ময়লা বা অন্যান্য দূষণের ফলে
কিলের অসম্পূর্ণ সিলিং বা অন্য ত্রুটি।
এই উদ্ভাবনের আরেকটি উদ্দেশ্য হল একটি স্থিতিস্থাপক আসন গেট ভালভ প্রদান করা
উন্নত কিল অপারেটর সিস্টেম যা নির্মাণের সময় বা ভ্যালভের মধ্যে বহন করা পণ্যের মধ্যে প্রবেশ করা দূষণের ক্ষতিকারক প্রভাবগুলি সহজেই অতিক্রম করে।
এই এবং এই উদ্ভাবনের অন্যান্য উদ্দেশ্যগুলি যা গবেষণা থেকে স্পষ্ট হবে
সংযোজন বিবরণ এবং অঙ্কন একটি ভালভ বিন্যাস, যা একটি ভালভ অন্তর্ভুক্ত দেওয়া হয়
একটি হাউজিং যা একটি জল স্রোত এবং একটি ভালভ আসনকে ভালভ স্রোতের মধ্যে সংজ্ঞায়িত করে।
হাউজিং পাসওয়ে মধ্যে স্থাপন একটি ভালভ কুঁড়ি একটি অপারেশন দিক বরাবর সরানো
ভ্যালভের মধ্য দিয়ে পানির প্রবাহকে ব্লক করার জন্য ভ্যালভের আসনের সাথে যোগাযোগের একটি বন্ধ অবস্থানের মধ্যে
ভ্যালভ ভ্যালভের মধ্য দিয়ে পানি প্রবাহিত করার অনুমতি দেয় এমন একটি খোলা অবস্থান।
একটি পৃথক পৃথক ট্র্যাক একটি জোড়া ক্লিজ উভয় পক্ষের উপর ভালভ হাউজিং মধ্যে স্থাপন করা হয়
এবং অপারেশন দিক বরাবর প্রসারিত। একটি বিপরীত উইংস জোড়া ভালভ wedge উপর বহন,
প্রতিটি ট্র্যাকের মধ্যে ভ্রমণ করুন। একটি ভালভ স্টেম ভালভ কিলের সাথে সংযুক্ত হয় যা ভালভ খোলা এবং ভালভ বন্ধ অবস্থানের মধ্যে পাল্টা দিকগুলিতে ভালভ কিলকে সরিয়ে দেয়।
রোলার ট্র্যাক এবং scraper ব্লেড সঙ্গে ঘূর্ণায়মান ব্যস্ততা জন্য উইংস উপর বহন করা হয়
ট্র্যাক থেকে দূষণ দূর করার জন্য রোলারগুলির সাথে সংলগ্ন উইংগুলিতে বহন করা হয়।
ট্র্যাক একটি liner সঙ্গে বা ছাড়া প্রদান করা যেতে পারে। যদি একটি উইং রোলার ছাড়া প্রদান করা হয় কারণ
একটি হালকা লোডিং অ্যাপ্লিকেশন, উদাহরণস্বরূপ, ট্র্যাকটি পছন্দসইভাবে একটি লাইনার ছাড়াই সরবরাহ করা হয়।
একটি হালকা লোডিং অবস্থা হতে পারে, উদাহরণস্বরূপ, একটি অনুভূমিকভাবে ওরিয়েন্টেড
তবে, ভারী লোডিং অবস্থার অধীনে যেমন, উদাহরণস্বরূপ, নীচে
একটি অনুভূমিকভাবে পরিচালিত ভালভ বিন্যাস শেষে, এটি পছন্দসই যে উইংস প্রদান করা হয়
লোড বহনকারী রোলার দিয়ে।
এই ক্ষেত্রে, এটিও পছন্দসই যে ট্র্যাকটি সাধারণত ইউ-আকৃতির একটি লাইনার দিয়ে সজ্জিত করা হয়
ক্রস-সেকশন এবং স্টেইনলেস স্টিলের মতো শক্ত উপাদান দিয়ে তৈরি।
স্পেসিফিকেশনঃ
না | অংশের নাম | উপাদান |
1 | দেহ | নমনীয় ছাঁচনির্মাণ লোহা |
2 | ক্লিজ | নমনীয় ঢালাই লোহা + ইপিডিএম |
3 | স্টেম নট | ZCuAl10Fe3 বন্দুক ধাতু |
4 | গ্যাসেট | ইপিডিএম |
5 | বোনাট | নমনীয় ছাঁচনির্মাণ লোহা |
6 | গ্রন্থি গ্যাসকেট | ZCuAl10Fe3 বন্দুক ধাতু |
7 | স্টেম | 2Cr13 S.S.x 20Cr13 |
8 | গ্রন্থি | নমনীয় ছাঁচনির্মাণ লোহা |
9 | গামুর উইপার | ইপিডিএম/এনবিআর |
10 | হ্যান্ড হুইল | নমনীয় ছাঁচনির্মাণ লোহা |
বৈশিষ্ট্য
শট-ব্লাস্টিং
শট-ব্লাস্টিং দ্বারা সমাপ্ত প্রতিরক্ষামূলক পৃষ্ঠ এবং পৃষ্ঠ মসৃণ এবং পরিপাটি।
️ সমতল আসন
সিট রিসেস ছাড়া মসৃণ ধারাবাহিক bore উপায়, এটা অশুচিতা পিল আপ পেতে সহজ নয়।
দ্রুত তরল তৈরি করা।
রবার ব্যবহার করা
উভয় অভ্যন্তরীণ এবং বহিরাগত রাবার vulcanization তারপর তৈরীর উন্নত জ্ঞান সঙ্গে আবৃত হয়
রাবারের স্থিতিস্থাপকতা নিশ্চিত করুন এবং সঠিক জ্যামিতির মাত্রা নিশ্চিত করুন।
কাস্ট আয়রন ভালভ হাত একসাথে কঠিন. এই দীর্ঘমেয়াদী ব্যবহারের কারণে পতন এড়াতে পারেন।
অ্যান্টি-কোরোসিওন
অভ্যন্তরীণ এবং বাইরের উভয়ই ক্ষয় প্রতিরোধের ক্ষমতা জোরদার করতে এবং গুণমান বাড়ানোর জন্য অ-বিষাক্ত গুঁড়া ইপোক্সি রজন দিয়ে আবৃত
পানি সরবরাহের।
✅ শক্তীকরণ
পুরোনো নমনীয় লোহা ভালভ nonego দ্বারা প্রভাবিত হওয়ার পর সহজেই ছিঁড়ে যায়। এটি বন্ধ করতে পারেন
ফাটল নির্ভর করে নমনীয় লোহার ভাল যান্ত্রিক ক্ষমতার উপর ।
তিনটা সিলড রিং
তিন ¢O ¢ ¢ রিং সঙ্গে, ফুটো ব্যাপকভাবে হ্রাস করা যেতে পারে এবং ¢O ¢ ¢ রিং হতে পারে
এই অবস্থার অধীনে চাপ এবং জল বন্ধ না করে প্রতিস্থাপিত।
ঘর্ষণ প্রতিরোধের হ্রাস এবং অপারেটিং টর্ক কমাতে. এবং এটি সুইচ সিল হতে পারে
খোলা এবং বন্ধ ছাড়া রিং।
