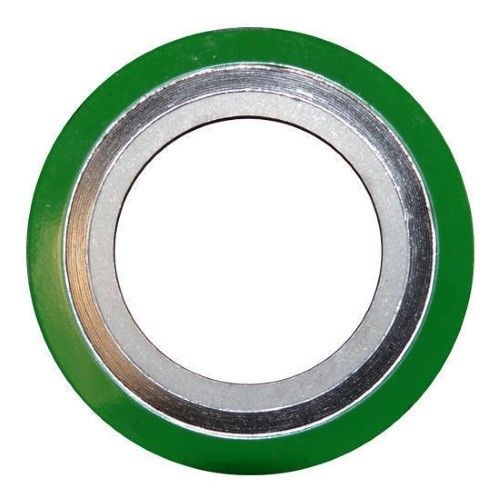

এসএস 904 এল ফ্ল্যাঞ্জ গ্যাসকেট 2 '' Class300 রঙিন কোডিং সর্পিল ক্ষত গসকেট

স্টেইনলেস স্টিল SS904L 2 '' Class300 রঙিন কোডিং সর্পিল ক্ষত গ্যাসকেট

তাৎক্ষণিক বিবরণ

সর্পিল ক্ষত গসকেট কী?

কেন আমরা এটিকে এসডাব্লুজি বলি?এসডাব্লুজি স্পাইরাল ক্ষত গ্যাসকেটের একটি সংক্ষিপ্ত রূপ।

এই গ্যাসকেটগুলি অ ধাতব ধাতুর ফিলারের স্তরগুলির মধ্যে পাতলা ধাতব স্ট্রিপ স্যান্ডউইচড থেকে গড়া হয়।এসডাব্লুজি আছে

ছবিতে প্রদর্শিত পাতলা ধাতব শিট এবং ফিলার উপাদানগুলির বিকল্প সর্পিল স্তরগুলি।এখানে ক্রস বিভাগে,

নীল স্তরগুলি ধাতব হয় এবং কালো স্তরগুলি পরিপূর্ণ উপাদানগুলির হয়।এই স্তরগুলি ক্রমাগত সর্পিল আকারে আহত হয়,

এই ধরণের গসকেটগুলি সর্পিল ক্ষত গ্যাসকেট হিসাবে পরিচিত।

বেধ

সর্পিল ক্ষত গাসকেটগুলির জন্য মান উত্পাদনকারী বেধটি: 3.2 মিমি;4.5 মিমি;6.5 মিমি

(ধাতব স্ট্রিপ জুড়ে পরিমাপক ফিলারটি অন্তর্ভুক্ত নয় যা ধাতবটির বাইরে কিছুটা প্রসারিত হয়)।

উত্পাদন সহনশীলতা

এ্যাসএমই বি 16.20 দ্বারা গসকেট ব্যাসার (ডি 1, ডি 2, ডি 3, ডি 4, এস, এস 1) সহনশীলতা নির্ধারিত

ডিআইএন 2632-2638 মানক।অ-স্ট্যান্ডার্ড ফ্ল্যাঞ্জগুলির জন্য ডিজাইন করা গসকেটগুলি ASME বি 16.20 এর প্রস্তাবগুলি পূরণ করে।

মাত্রা

স্ট্যান্ডার্ড এসডাব্লুজির মাত্রা ASME, BS এবং EN (DIN) মান পূরণ করে।

সর্পিল ক্ষত গ্যাসকেটের শক্তি

আধা ধাতব বিভাগে সর্পিল ক্ষত গ্যাসকেট আদর্শ গাসকেট।ভি-আকৃতির ধাতব হুপের একটি সরু ফালা স্পাইরিয়াল ক্ষত হয়

ধাতব স্তরের মধ্যে একটি পরিপূর্ণ কুশন সঙ্গে উত্তেজনার অধীনে এবং উভয় প্রান্তে স্পট-ঝালাই করা হয়।

বসন্তের মতো ধাতব এবং নরম পরিপূর্ণর এই অনন্য নির্মাণটি গসকেট এক্সেল-লেন্ট বৈশিষ্ট্যগুলি সরবরাহ করে।

উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রতিরোধের।

তুলনামূলকভাবে ছোট গসকেট অঞ্চল দিয়ে দুর্দান্ত সিলাবিলিটি বজায় রাখা হয়।

দুর্দান্ত স্থিতিস্থাপকতা যা চাপ এবং এর মতো অপারেটিং অবস্থার পরিবর্তনের জন্য গ্যাসকেটকে স্বয়ংক্রিয়ভাবে সামঞ্জস্য করতে দেয়

বিভিন্ন ধরণের উপলব্ধ শৈলী এবং আকারের কারণে এই গ্যাসকেটগুলি অত্যন্ত জনপ্রিয়।

এসডাব্লুজি এমন কোনও ধাতব তৈরি করতে পারে যা পাতলা স্ট্রিপগুলিতে পাওয়া যায় এবং যা ldালাই করা যায়;সুতরাং, তারা ব্যবহার করা যেতে পারে

কার্যত কোনও ক্ষয়কারী মাধ্যমের বিরুদ্ধে।

এগুলি ক্রায়োজেনিক থেকে প্রায় 1093 ডিগ্রি সেলসিয়াস পর্যন্ত সম্পূর্ণ তাপমাত্রার ব্যাপ্তিতে ব্যবহার করা যেতে পারে।এই ধরণের গ্যাসকেট পারে

ভ্যাকুয়াম থেকে স্ট্যান্ডার্ড 2500 প্রেসার ক্লাস ফ্ল্যাঞ্জ রেটিং পর্যন্ত সমস্ত চাপে ব্যবহার করুন।

তুলনামূলকভাবে কম ঘনত্বের সর্পিল ক্ষত গ্যাসকেট ভ্যাকুয়াম পরিষেবাতে ব্যবহার করা হয় যেখানে অত্যন্ত উচ্চ ঘনত্বের সর্পিল ক্ষত গ্যাসকেট

উচ্চ চাপ পরিষেবা ব্যবহার করা হয়।গ্যাসকেটের ঘনত্ব প্রদত্ত ফিলার এবং ধাতব স্ট্রিপের কয়েকটি স্তর ছাড়া কিছুই নয়

গাসকেট প্রস্থ।

সর্পিল গ্যাসকেটের মাত্রায় সহনশীলতা

• ঘনত্ব সহনশীলতা ket 0.13 মিমি গ্যাসেটের ধাতব অংশ জুড়ে পরিমাপ করা হয়, ফিলারটি অন্তর্ভুক্ত করে না, যা ধাতব ছাড়িয়ে কিছুটা বাড়তে পারে।

• এনপিএস 8 এর মাধ্যমে এনপিএস 1⁄2 এর বাইরের ব্যাস সহনশীলতা ± 0.8 মিমি;এনপিএস 10 এর মাধ্যমে এনপিএস 24, +1.5 মিমি, −0.8 মিমি।

• এনপিএস 8-2 এর মাধ্যমে এনপিএস 1⁄2 এর অভ্যন্তরের ব্যাস সহনশীলতা ± 0.4 মিমি;এনপিএস 10 এর মাধ্যমে এনপিএস 24, ± 0.8 মিমি হয়ে।

• ব্যাস সহনশীলতার বাইরে কেন্দ্রীকরণের রিংটি ± 0.8 মিমি।
