টোব স্টিল গ্রুপ চীন
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | TOBO |
| সাক্ষ্যদান: | SGS |
| মডেল নম্বার: | স্প্রিয়াল ক্ষত গ্যাসকেট |
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiation |
| প্যাকেজিং বিবরণ: | আপনার প্রয়োজন অনুযায়ী |
| ডেলিভারি সময়: | 5-8 কার্যদিবস |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 10000PCS/মাস |
| আকার: | কাস্টম আকার, অঙ্কন হিসাবে | বেধ: | 4.5 মিমি |
|---|---|---|---|
| উপাদান: | SS304 | স্ট্যান্ডার্ড: | ASME, BS এবং EN (DIN) মান |
| আকৃতি: | ফ্ল্যাট গ্যাসকেট, রিং গ্যাসকেট, ঢেউতোলা গ্যাসকেট | রঙ: | কালো, সাদা, সিলভার, লাল, নীল |
| আবেদন: | কম্পিউটার, ওয়াল এবং ছাদ, অটোমোবাইল, পাম্প ইত্যাদি, এলসিডি ইত্যাদি। | ||
| লক্ষণীয় করা: | 150 শ্রেণীর সর্পিল ক্ষত গ্যাসকেট,6" SWG সর্পিল ক্ষত গ্যাসকেট,SS316L সর্পিল ক্ষত গ্যাসকেট |
||

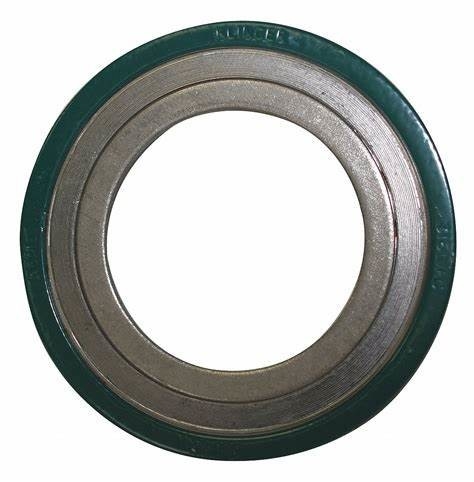

6" SWG 1/8" Thx SS316L 150 ক্লাস স্পাইরাল ওয়াউন্ড গ্যাসকেট
সর্পিল ক্ষত গ্যাসকেট কি?
কেন আমরা এটাকে SWG বলি?SWG হল সর্পিল ক্ষত গ্যাসকেটের একটি সংক্ষিপ্ত রূপ।
এই গ্যাসকেটগুলি নন-মেটালিক ফিলারের স্তরগুলির মধ্যে স্যান্ডউইচ করা পাতলা ধাতব স্ট্রিপ থেকে তৈরি।SWG আছে
পাতলা ধাতব শীট এবং ফিলার উপাদানের বিকল্প সর্পিল স্তর চিত্রে দেখানো হয়েছে।এখানে ক্রস-সেকশনে,
নীল স্তরগুলি ধাতুর, এবং কালো স্তরগুলি ফিলার উপাদানের।যেহেতু এই স্তরগুলি ক্রমাগত সর্পিল আকারে আহত হয়,
এই ধরনের gaskets সর্পিল ক্ষত gasket হিসাবে পরিচিত হয়.
তাৎক্ষণিক বিবরণ
|
শৈলী |
ভিতরের রিং MAT | ঘুর রিং MAT | বাইরের টিং MAT | গঠন |
| সর্পিল ক্ষত গোটানো পাল | 316 এসএস |
316 এসএস গ্রাফাইট |
316 এসএস |
অন্তর ধ্বনি বাহিরের চক্র ঘুর রিং |
| NPS) | ক্লাস 150, 300 |
ক্লাস 150 | ক্লাস 300 | ক্লাস 150 | ক্লাস 300 |
|---|---|---|---|---|---|
| ইঞ্চি | মিমি | ব্যাসের অভ্যন্তরে | বাইরে ব্যাস | ||
| 1⁄2 | 31.8 | 19.1 | 19.1 | 47.8 | 54.1 |
| 3⁄4 | 39.6 | 25.4 | 25.4 | 57.2 | ৬৬.৮ |
| 1 | 47.8 | 31.8 | 31.8 | ৬৬.৮ | 73.2 |
| 1 1⁄4 | ৬০.৫ | 47.8 | 47.8 | 76.2 | ৮২.৬ |
| 1 1⁄2 | ৬৯.৯ | 54.1 | 54.1 | ৮৫.৯ | 95.3 |
| 2 | ৮৫.৯ | ৬৯.৯ | ৬৯.৯ | 104.9 | 111.3 |
| 2 1⁄2 | 98.6 | ৮২.৬ | ৮২.৬ | 124 | 130.3 |
| 3 | 120.7 | 101.6 | 101.6 | 136.7 | 149.4 |
| 4 | 149.4 | 127 | 127 | 174.8 | 181.1 |
| 5 | 177.8 | 155.7 | 155.7 | 196.9 | 215.9 |
| 6 | 209.6 | 182.6 | 182.6 | 222.3 | 251 |
| 8 | 263.7 | 233.4 | 233.4 | 279.4 | 308.1 |
| 10 | 317.5 | 287.3 | 287.3 | ৩৩৯.৯ | 362 |
| 12 | 374.7 | ৩৩৯.৯ | ৩৩৯.৯ | 409.7 | 422.4 |
| 14 | 406.4 | 371.6 | 371.6 | 450.9 | 485.9 |
| 16 | 463.6 | 422.4 | 422.4 | 514.4 | 539.8 |
| 18 | 527.1 | 474.7 | 474.7 | 549.4 | 596.9 |
| 20 | 577.9 | 525.5 | 525.5 | ৬০৬.৬ | 654.1 |
| 24 | 685.8 | 628.7 | 628.7 | 717.6 | 774.7 |
পুরুত্ব
সর্পিল ক্ষত gaskets জন্য মান উত্পাদন বেধ হল: 3.2 মিমি;4.5 মিমি;6.5 মিমি
(ফিলার সহ ধাতব ফালা জুড়ে পরিমাপ করা হয় না, যা ধাতুর বাইরে কিছুটা প্রসারিত হয়)।
উত্পাদন সহনশীলতা
গ্যাসকেট ব্যাসের সহনশীলতা (d1, d2, d3, d4, s, s1) ASME B 16.20 দ্বারা নির্ধারিত হয় এবং
DIN 2632-2638 মান।অ-মানক ফ্ল্যাঞ্জের জন্য ডিজাইন করা গ্যাসকেটগুলি ASME B 16.20 এর সুপারিশগুলি পূরণ করে৷
মাত্রা
স্ট্যান্ডার্ড SWG-এর মাত্রাগুলি ASME, BS এবং EN (DIN) মানগুলি পূরণ করে৷
সর্পিল ক্ষত গ্যাসকেটের শক্তি
সর্পিল ক্ষত গ্যাসকেট আধা-ধাতু বিভাগে আদর্শ গ্যাসকেট।V-আকৃতির ধাতব হুপের একটি সরু ফালা সর্পিলভাবে ক্ষতবিক্ষত
ধাতুর ল্যামিনেশনের মধ্যে একটি ফিলার কুশন দিয়ে উত্তেজনার অধীনে এবং উভয় প্রান্তে স্পট-ওয়েল্ড করা হয়।
স্প্রিং-এর মতো ধাতু এবং নরম ফিলারের এই অনন্য নির্মাণ গ্যাসকেটের এক্সেল-লেন্ট বৈশিষ্ট্যগুলি প্রদান করে।
উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রতিরোধের.
তুলনামূলকভাবে ছোট গ্যাসকেট এলাকা দিয়ে চমৎকার সীলযোগ্যতা বজায় রাখা হয়।
দুর্দান্ত স্থিতিস্থাপকতা যা গ্যাসকেটকে অপারেটিং অবস্থার পরিবর্তনের জন্য স্বয়ংক্রিয়ভাবে সামঞ্জস্য করতে দেয়, যেমন চাপ এবং
উপলব্ধ শৈলী এবং আকারের বিস্তৃত বৈচিত্র্যের কারণে এই gaskets অত্যন্ত জনপ্রিয়।
SWG পাতলা ফালা পাওয়া যায় এবং যা ঢালাই করা যেতে পারে যে কোনো ধাতু তৈরি করা যেতে পারে;অতএব, তারা ব্যবহার করা যেতে পারে
কার্যত কোনো ক্ষয়কারী মাধ্যমের বিরুদ্ধে।
এগুলি ক্রায়োজেনিক থেকে আনুমানিক 1093ºC পর্যন্ত সম্পূর্ণ তাপমাত্রা পরিসরে ব্যবহার করা যেতে পারে।এই ধরনের gasket পারেন
ভ্যাকুয়াম থেকে স্ট্যান্ডার্ড 2500 প্রেসার ক্লাস ফ্ল্যাঞ্জ রেটিং পর্যন্ত সমস্ত চাপে ব্যবহার করা হবে।
তুলনামূলকভাবে কম ঘনত্বের স্পাইরাল ক্ষত গ্যাসকেটগুলি ভ্যাকুয়াম পরিষেবাতে ব্যবহৃত হয় যেখানে অত্যন্ত উচ্চ-ঘনত্বের সর্পিল ক্ষত গ্যাসকেটগুলি
উচ্চ চাপ পরিষেবা ব্যবহার করা হয়.গ্যাসকেটের ঘনত্ব প্রদত্ত ফিলার এবং ধাতব স্ট্রিপের কয়েকটি স্তর ছাড়া কিছুই নয়
গ্যাসকেটের প্রস্থ।
ব্যক্তি যোগাযোগ: Amy
